浏览：18
日期：2026年09月14日工程塑料件值钱，也娇气。一台小家电的面板、一块 PMMA 导光板、一副 PC 透明罩，客户验收时既看”抗菌报告”，也看”外观零缺陷”——黄变、雾度上升、彩虹纹，任何一条都能成为退单理由。这就把抗菌选型的难度抬高了：抗菌剂加进去容易，不加黄、不泛雾、不析出才是真功夫。这篇按”难点→温度→成分→光学→验厂→检测”的顺序，把 PC、PMMA、ABS、AS/PS 透明与浅色制品的抗菌选型讲透。
一、透明与浅色制品的三大抗菌难点
同样一款抗菌剂，加在黑色 PP 周转箱里没事，加在透明 PC 面板上就可能翻车，问题出在三处。一是色偏。银离子在聚合物中有离子迁移特性，高添加量或高温加工后，无色透明件会显灰调、浅色件会泛黄——对按色板交货的家电面板是致命伤。二是雾度。无机抗菌粉体如果粒径偏大或分散不良，会把均匀的透明介质变成散射介质，透光率下降、雾度上升，PMMA 光学件上表现为”发朦”。三是析出。相容性差的助剂在制品表面形成浮霜，高光面上尤其明显，还容易吸尘变脏。三大难点的共同解法是：选透明体系专用型号 + 控制粒径与添加量 + 打样验证。家电整机的抗菌需求背景，可参考抗菌剂在家电中的应用一文。
二、先看温度：PC/ABS/PMMA 的加工窗口与耐温上限
工程塑料的加工温度比通用塑料高一截，选抗菌剂第一步是核对耐温：PC 注塑 260-300℃（部分牌号到 320℃），PMMA 220-260℃，ABS 200-240℃，AS/PS 200-260℃。这一条直接筛掉大半有机抗菌剂——多数有机成分在 260℃ 以下就开始分解，放进 280℃ 的 PC 料筒里，还没出模就黄了。PC 与透明件体系，无机抗菌剂是默认选项：银系、锌系无机物分解温度普遍在 500℃ 以上，余量充足。
PC 还有个专属坑：微量水分在高温下引发水解，分子量下降、制品发脆发黄。所以 PC 加工前必须 120℃ 干燥 4 小时以上——这一点与抗菌无关，但黄变归因时经常被冤枉到抗菌剂头上，先查干燥再查配方。另外 ABS 含丁二烯相，本身对热氧敏感，建议抗菌与抗氧体系同步设计（主抗氧剂 1010 类常规 0.1-0.2%），双管齐下压黄变。
三、银离子与锌离子在透明体系的实测表现
透明体系里，银、锌两种无机成分的表现差异值得单独讲。银离子效率最高，对大肠杆菌、金黄色葡萄球菌的最小抑菌浓度低，同等添加量下抗菌率数据最亮眼；但银的高温离子迁移也是黄变主因，在透明 PC/PMMA 里添加量一过 1% 就容易出现可感知的灰调。锌离子效率温和但颜色极浅、热稳定性好，透明体系里的视觉干扰几乎为零，缺点是单独使用抗菌率上不去，常规用量下对霉菌的抑制也偏弱。

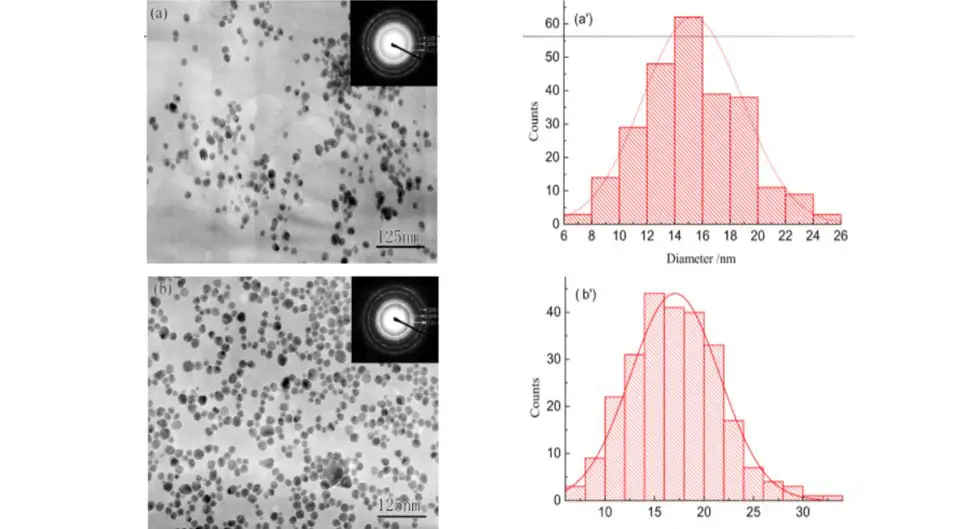

所以透明制品的工程做法是银锌复配：锌打底保证色稳与长效，银少量提效率，总添加量控制在 0.4-0.8%。粒径是另一个隐变量——透明体系要求抗菌粉体亚微米化（平均粒径 1μm 以下），配合高剪切混炼做二次分散，雾度增量才能压住。iHeir-IPL 无机塑料抗菌剂就是为浅色透明材质设计的专用型号，iHeir-PSZ104 无机塑料抗菌剂则走银锌复合路线，两个型号在 PC 面板与 PMMA 导光件上都有成熟应用数据，可以按色差要求对号入座。
四、添加量与光学性能的平衡
透明件配方是”抗菌率”和”光学指标”的跷跷板，行业里可参考的平衡点：常规透明外壳（PC 面板、AS 罩壳）添加 0.4-0.8%，透光率损失控制在 2% 以内、雾度增量 1.5% 以内（打样实测为准）；光学级 PMMA（导光板、镜片）慎加，上限建议 0.5%，且必须做 DSC 与光学全项验证；浅色不透明件（ ABS 家电外壳、米白面板）空间最大，可以放到 0.8-1.2%，色差按 ΔE ≤1 验收。
工艺上推荐”先浓后淡”的两段法：先把抗菌剂配成高浓度专用母粒（20-30%），再用精密计量掺混到目标比例，比直接把粉体撒进原料的分散均匀度高一档。打样阶段除抗菌数据外，务必同步测三样：透光率/雾度（ASTM D1003）、黄变指数（ΔYI，前后对比 ≤2 为可接受）、以及 65℃/90% 湿热老化 168 小时后的外观稳定性——很多黄变问题不是当时出现，而是湿热老化后显形。
五、电子电器外壳的抗菌需求与验厂要点
遥控器、开关面板、家电门体把手、厨电外壳，是家庭里被摸得最多的表面，也是品牌方推”抗菌家电”的主战场。采购端通常三份材料起步：ISO 22196 抗菌率报告（≥99% 起谈）、长效性声明（多数品牌要求标称 5-10 年，依据是抗菌剂的无机组分不迁移、不耗尽）、以及 RoHS/REACH 合规声明。验厂时审核员会盯两件事：配方变更管控——抗菌配方是否纳入工程变更流程，换批次有没有重新送检；批次留样——每批留样是否可追溯。这两条做规范，验厂基本不卡。
不同部件的侧重也有差别：外部高接触件（把手、旋钮、面板）重抗菌率数据；内部结构件抗菌诉求弱，不必为它加成本；耳机等穿戴电子的防霉包装与卫浴塑料件抗菌案例可分别参考——前者管仓储运输环节的霉，后者管高湿环境的长效抗菌。
六、测试与验收 + FAQ

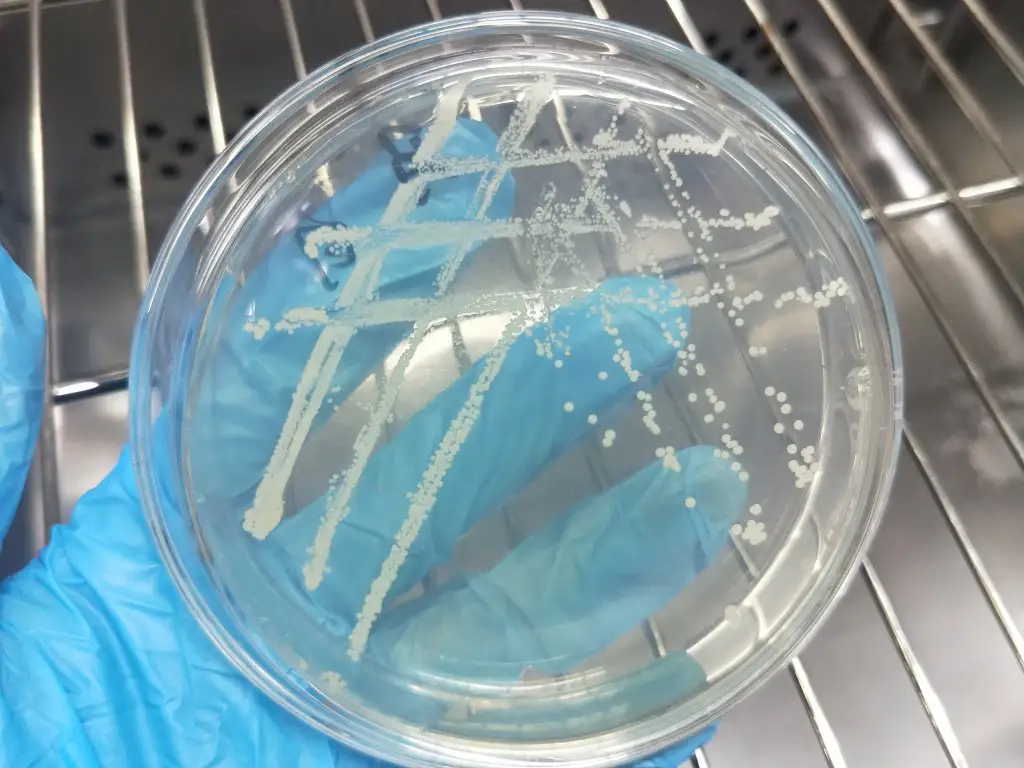

透明工程塑料件的验收是”双轨制”：抗菌轨——ISO 22196 定量（报告写菌种、培养 24 小时、抗菌率数值），防霉诉求加 GB/T 2423 霉菌试验 28 天 0-1 级；光学轨——ASTM D1003 透光率/雾度、GB/T 15596 或 ASTM D1925 黄变指数、以及湿热老化后外观评级。两轨数据必须来自同一配方批次，分开送样各测各的，报告放到客户手里对不上号，反而减分。
FAQ
Q1：PC 件加抗菌剂会应力开裂吗？
A：无机抗菌剂本身不引发应力开裂，但 PC 残留内应力+接触介质才是开裂诱因。控制好干燥与模温、制品退火处理，按常规 0.4-0.8% 添加没有额外风险。
Q2：透明件加了抗菌剂还能过 RoHS/REACH 吗？
A：能。无机银锌抗菌剂不在 RoHS 限用清单内，向供应商索取成分声明与第三方筛查报告随附即可；出口欧盟再加一句 REACH SVHC 筛查更稳。
Q3：已经轻微黄变的透明件有救吗？
A：已形成的黄变基本不可逆，批量处理不现实。重点是止损：查干燥工艺与料筒停留时间，换透明专用抗菌型号并打样确认，再恢复量产。
Q4：小批量打样有最低起订吗？
A：抗菌剂样品支持 1kg 起订打样，母粒打样建议不少于 25kg 才能反映真实分散状态；打样与检测我们全程配合。
透明与浅色制品的抗菌，本质是”外观公差内的抗菌工程”：温度筛成分、复配压色偏、亚微米粉体压雾度、双轨检测管验收。四步做对，抗菌面板既是卖点也是免检项。需要 PC/PMMA/ABS 各自的添加配方与光学对比数据，欢迎联系我们，按制品与品牌要求出打样方案。
