服装辅料防霉，拉链纽扣加母粒还是织带浸轧？怎么选

服装辅料防霉，拉链纽扣是加母粒还是织带做浸轧？辅料是两种料拼出来的：拉链齿、纽扣、拉头是塑料注塑件，霉长在塑料表面；织带、织唛、绳带是织物，霉长在纤维里。拉链纽扣按树脂总重加 iHeir-IPL 无机塑料抗菌剂 0.8%-1.0%；织带与织唛在浸轧段按 iHeir-BJ 纺织防霉剂 2%-3%（o.w.f.）处理。本文讲清这两道工序的落点与用量，给出参考参数。

一、服装辅料的霉从哪来：注塑件与织物是两条料

一件成衣的辅料看着零碎，拆开是两套材料。拉链齿、拉头、纽扣、气眼是 PP、POM、树脂一类注塑件，本身不吸水，但表面会沾手汗、车缝油与脱模助剂，成衣装箱受潮后从表面起霉点；织带、织唛、绳带是涤纶、棉一类的织物，纤维之间能吸潮、染色与整理助剂又是养分，一旦含水率偏高就从纤维里长。

两条料的处理方式不一样。注塑件在注塑段随母粒进机筒，抗菌成分分布到整件里；织物在定型槽或浸轧段上浴，防霉成分键结在纤维表面。两条料的分母也不同——一个按树脂总重、一个按织物干重，把两处并成一条算，结果一定是塑料件过量、织带不够。

顺序上，两道都发生在成衣车缝之前。等成衣做好再整体喷，只能管到外露辅料表面，织带内层与纽扣背面都碰不到；辅料厂把这两道做在出厂前，成衣厂才有干净的料可用。

二、两条料对照表：注塑件与织带织物

下表把部件、工序段、处理对象、产品、用量口径与注意点列在一起，可直接当辅料工艺卡底稿。

部件	工序段	处理对象	推荐产品	用量口径	注意点
拉链齿、拉头、纽扣	注塑段	树脂	iHeir-IPL 无机塑料抗菌剂	0.8%-1.0%（对树脂总重）	无机银系、白度>90；彩色与浅色件不易变色
织带、织唛、绳带	浸轧／定型段	织物纤维	iHeir-BJ 纺织防霉剂	2%-3%（o.w.f.）	浴温 21-50℃、pH 4.5-8.5；与 9-13 倍水预混后分批投
弹性织带（含氨纶）	浸轧段	弹性纤维	选型（按纤维耐受定）	看纤维可承受温度	弹性纤维怕高温，浴温与烘干温度先定后开线
金属拉头、气眼	装配前	金属件	控（不投本篇两道）	靠前后两道与包装保全	金属件本身不长霉，长霉的是伴生的油污与纸卡
辅料仓与成衣装箱	堆码／整柜	垛内与柜内环境	控湿（不投助剂）	相对湿度 60% 以下	辅料小件装袋密、垛心散不出湿气；按垛配气相片

五行看清一件事：注塑件按树脂总重算、织物按干重算，两者分母不同、数字不能互套；金属件不投产品，靠两道与包装保全，仓储负责把成果留住。

三、拉链纽扣：IPL 注塑加母粒 0.8%-1.0%

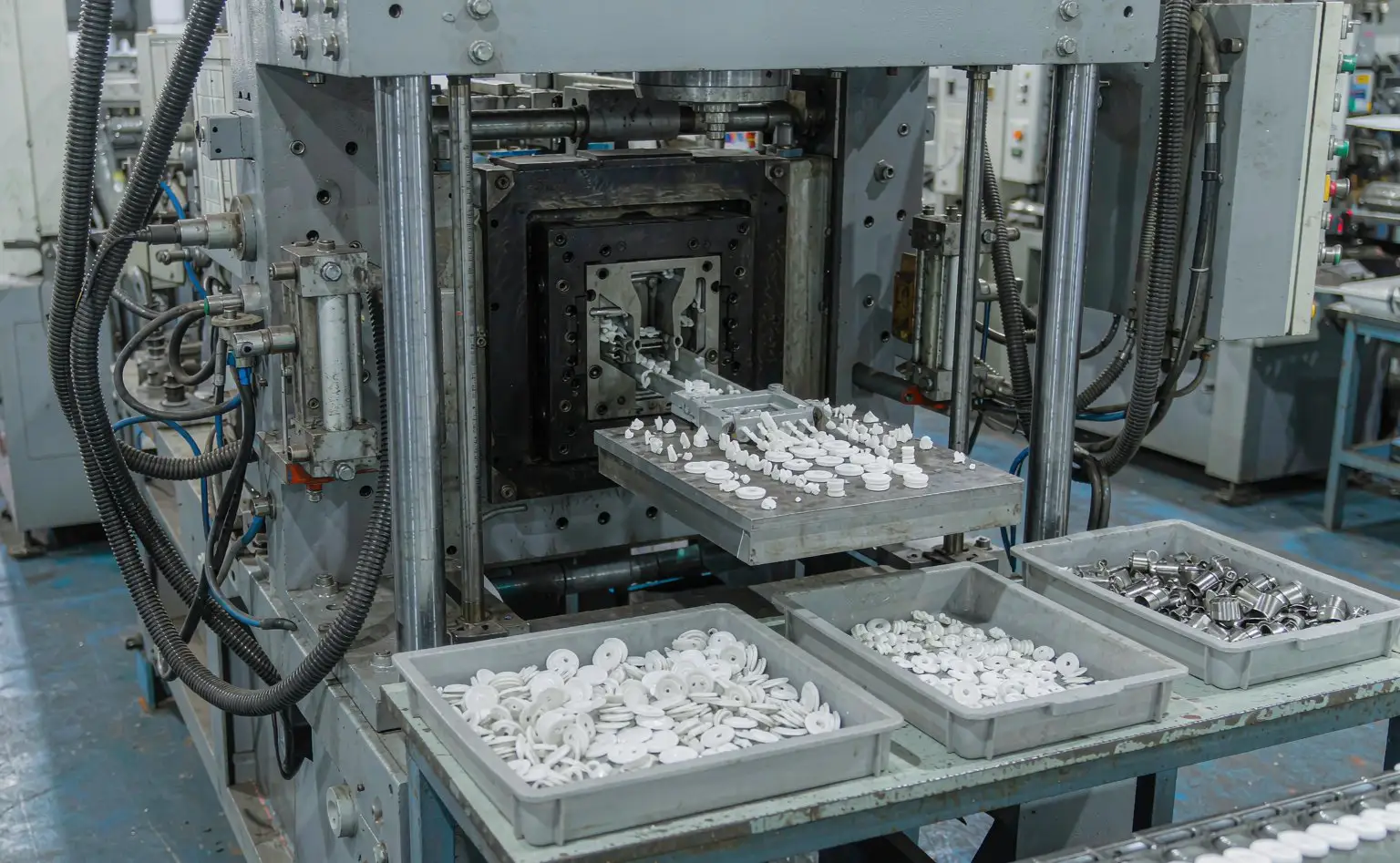

塑料辅料这条线在注塑段完成。按 iHeir-IPL 无机塑料抗菌剂 0.8%-1.0%（对树脂总重）加入，先做成抗菌母粒或与粒料预混后再进机筒。它是无机银系，白度高于 90、粒径 1~2μm，耐温比常规有机型更高，彩色与浅色辅料不容易变色——拉链齿、纽扣常年做黑、白、彩色多种色号，这正是无机型的优势。包装为 25kg 纸板桶、保质 12 个月。

三个细节。其一，计量按树脂总重折算，回料也算在内，掺比一变就重算。其二，拉链齿小、壁薄、型腔多，分散只能靠母粒或预混料，粉料直投极易团聚。其三，同一批混做多种色号时要按色号分缸，避免换色带料。选型口径可参考工程塑料与透明件怎么选抗菌剂。

四、织带织唛：BJ 浸轧按 2%-3% o.w.f.

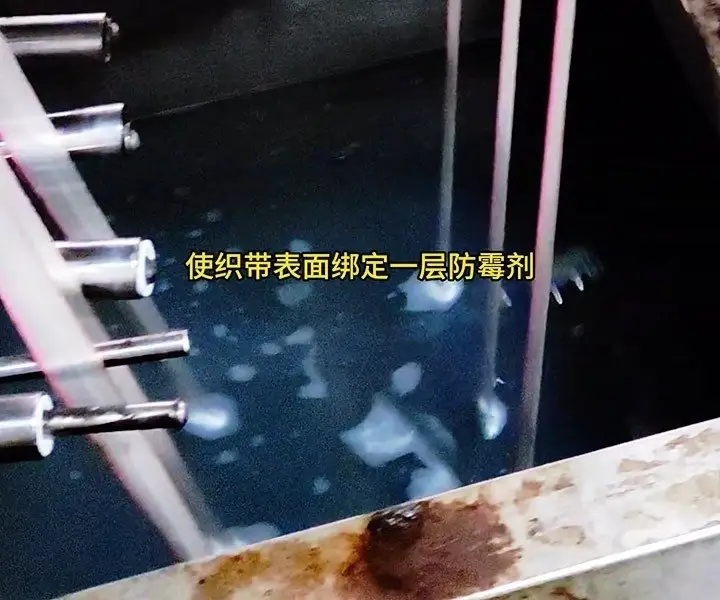

织物这条线在定型槽或浸轧段完成。按 iHeir-BJ 纺织防霉剂 2%-3%（o.w.f.，对织物干重）配整理液，先把产品按比例与 9-13 公斤水预混合，再分批加进浴槽；可先加 0.1% 亲水剂。浴槽操作温度 21-50℃、pH 4.5-8.5，压吸率按 70% 计。它键结在纤维表面形成抗菌层，属非释放型，抑菌层能跟着成品用下去。

三个细节。其一，BJ 是阳离子型，不得与阴离子助剂同浴，一并加就破乳失效，柔软整理与防霉上浴要分槽。其二，计量按织物干重折算，织带轻薄、含水率波动大，进槽前先测含水率。其三，织唛常带涂层或烫金，这类件要先确认涂层与 BJ 的相容性，别整卷一把投。选型口径可参考纺织防霉剂怎么选。

五、辅料仓与成衣装箱：不投助剂的收尾段

辅料多以小件袋装、纸卡装形式入库，袋与袋之间密实、通风差，垛心的湿气散不出去。辅料仓应按垛配气相防霉片、与成品用衬纸隔开，并把相对湿度控制在 60% 以下；成衣装箱前把辅料与外箱的含水率降下来，长途海运的柜内结露是霉变的点火源。金属件本身不长霉，但拉头、气眼伴生的油污与包装纸卡受潮后照样起霉，包装材料也要一并管住。

六、常见问题：两道的量怎么算、能不能都做后整理

问：拉链和织带能不能用一个加量？不能。塑料辅料按树脂总重取 0.8%-1.0%，织带按织物干重取 2%-3% o.w.f.，两者的分母与量级都不同，照搬数字要么浪费要么不够。

问：辅料能不能都在成衣厂统一做后整理？不建议。塑料件随母粒进机筒、织物在浸轧段上浴，两道都在辅料出厂前完成最省事；挤到成衣缝制后再处理，既碰不到材料内部、又要多一道烘干。

问：织带浸轧能不能省掉亲水剂？按现有工艺，先加 0.1% 亲水剂能让整理液更均匀地润湿纤维，尤其对拒水整理过的织带；省掉可能出现上浴不匀、局部防霉层偏薄。

落点就两处：拉链纽扣等注塑件在注塑段随母粒进机筒（iHeir-IPL 无机型 0.8%-1.0%，白度>90、粒径 1~2μm、25kg 纸板桶），织带织唛在浸轧段上浴（iHeir-BJ 2%-3% o.w.f.、浴温 21-50℃、pH 4.5-8.5，与 9-13 倍水预混后分批投、压吸率 70%、先加 0.1% 亲水剂），辅料仓与成衣装箱用控湿与气相片把两道成果保住。验收按 ASTM G21 一类方法看长霉等级，并留整套样品复测，单测塑料辅料或单测织带都不算数。两支产品均可提供小样与 TDS，欢迎联系我们按产线做一轮上机验证。
