浏览：63
日期：2026年10月07日雨靴胶鞋防霉该按靴体做还是按内衬做？雨靴是 PVC 靴体加针织内衬复合起来的，霉点常从内衬与靴筒内壁先起，只在靴体外表面喷一道管不到内里。PVC 靴体在注塑段按树脂总重加 iHeir-ECO 塑料抗菌剂 0.5%-1.0%；针织内衬布在浸轧段按 iHeir-BJ 纺织防霉剂 2%-3%（o.w.f.）处理。本文讲清这两道工序的落点与用量，给出参考参数。
一、雨靴的霉从哪来：PVC 靴体与内衬布是两条料
一双雨靴拆开是两条料。PVC 靴体是注塑或浸渍成型的高分子件，本身不吸水，但表面有增塑剂与脱模助剂，脚汗与存放环境的湿气一叠加，靴筒内壁就先起黏、再起霉；针织内衬布贴在靴筒内侧，纤维之间能吸潮，脚汗、水汽都存在内衬里，一旦含水率偏高就从纤维里发霉。
两条料的处理方式不同。靴体在注塑段随母粒进机筒，抗菌成分分布到整个靴面里；内衬布在浸轧或定型段上浴，防霉成分键结在纤维表面。两者的分母也不同——一个按树脂总重、一个按织物干重，把两处并成一条算，结果是靴体过量、内衬不够。
顺序上，两道都发生在套楦复合之前。等靴子成型、装箱之后再喷，只能管到靴面外表，靴筒内壁与内衬背面都碰不到；做在复合前，才能让两条料各自带上防护再合到一起。
二、两道对照表：PVC 靴体与针织内衬
下表把部件、工序段、处理对象、产品、用量口径与注意点列在一起，可直接当工艺卡底稿。
| 部件 | 工序段 | 处理对象 | 推荐产品 | 用量口径 | 注意点 |
|---|---|---|---|---|---|
| PVC 靴体、靴筒 | 注塑段 | PVC 树脂 | iHeir-ECO 塑料抗菌剂 | 0.5%-1.0%（对树脂总重） | 热稳定 240℃，避开 320℃ 以上；随母粒或预混料进机筒 |
| 针织内衬布 | 浸轧／定型段 | 织物纤维 | iHeir-BJ 纺织防霉剂 | 2%-3%（o.w.f.） | 浴温 21-50℃、pH 4.5-8.5；与 9-13 倍水预混后分批投 |
| 内衬与靴筒复合面 | 套楦／复合前 | 接缝 | 随料防护（不另投） | 随两道口径 | 复合面易存水，靠两道随料防护，别指望后喷 |
| 鞋盒、纸卡与吊牌 | 包装段 | 纸品 | 控（不投本篇两道） | 按纸张找防霉包装纸口径 | 纸品吸潮最快，优先用防霉包装纸或内衬隔层 |
| 成品仓与装箱 | 堆码／整柜 | 垛内与柜内环境 | 控湿（不投助剂） | 相对湿度 60% 以下 | 靴筒内壁难通风；按垛配气相片，装箱前降含水率 |
五行看清一件事：靴体按 PVC 树脂总重算、内衬按织物干重算，两者分母不同、数字不能互套；纸盒与仓储不投产品、只做控湿，负责把两道成果留住。

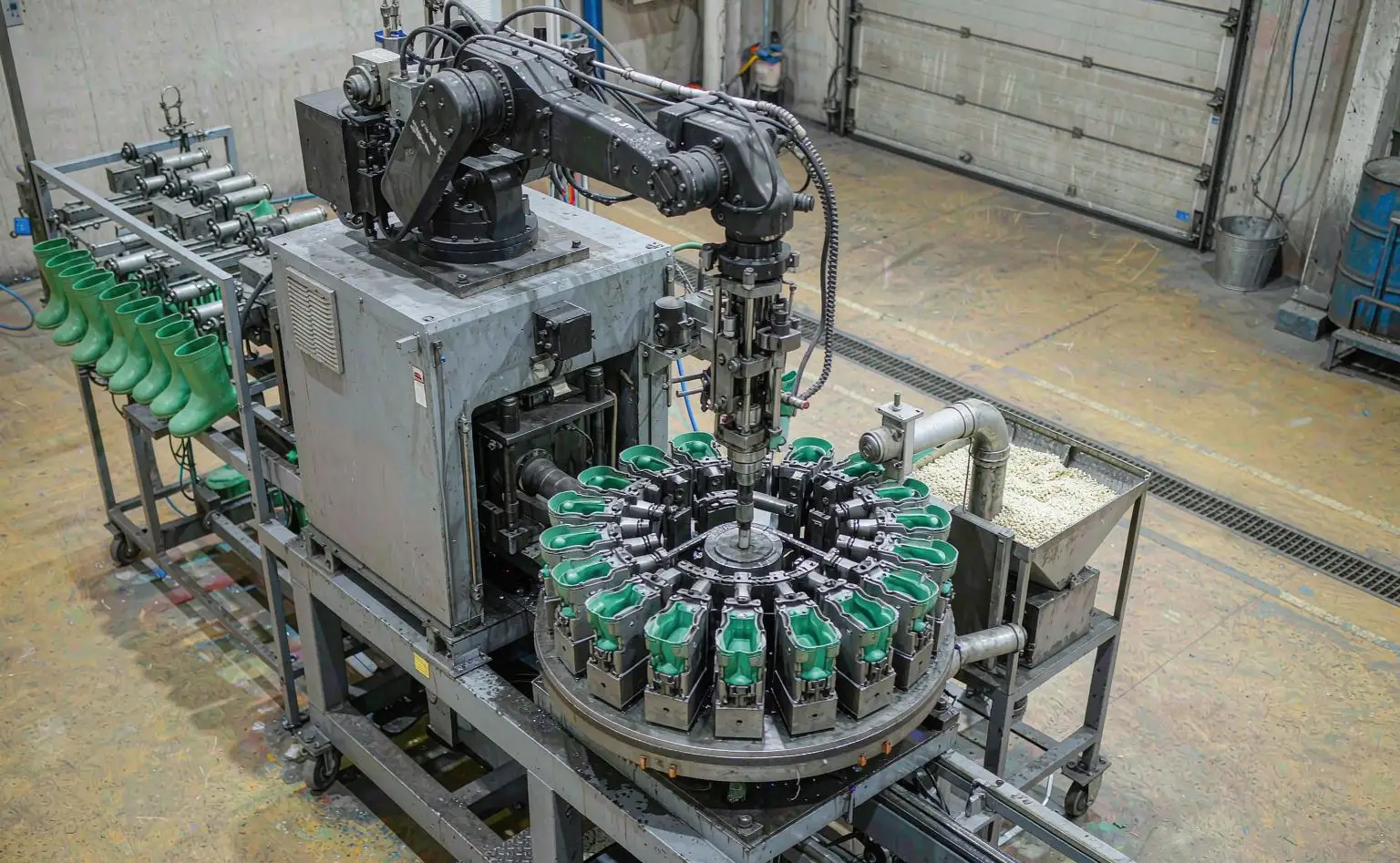

三、PVC 靴体：ECO 注塑加母粒 0.5%-1.0%
靴体这条线在注塑段完成。按 iHeir-ECO 塑料抗菌剂 0.5%-1.0%（对 PVC 树脂总重）加入，用同系载体先做成抗菌母粒，或与粒料预混后再进机筒。它直接与材料结合、均匀分布在整个靴面里，不是表面涂一层，所以弯折、摩擦与清洗都不会把它磨掉。热稳定性可达 240℃，加工温度尽量避免超过 320℃。
三个细节。其一，计量按树脂总重折算，回料也算在内，掺比一变就重算；回料比例高的批次往上限走。其二，PVC 体系含增塑剂，加料顺序会影响分散，先做一轮小试看外观与分散再开大批。其三，彩色与浅色靴面要防止助剂带来的色差，浅色件对色差更敏感。选型口径可参考鞋材防霉与装箱要点。

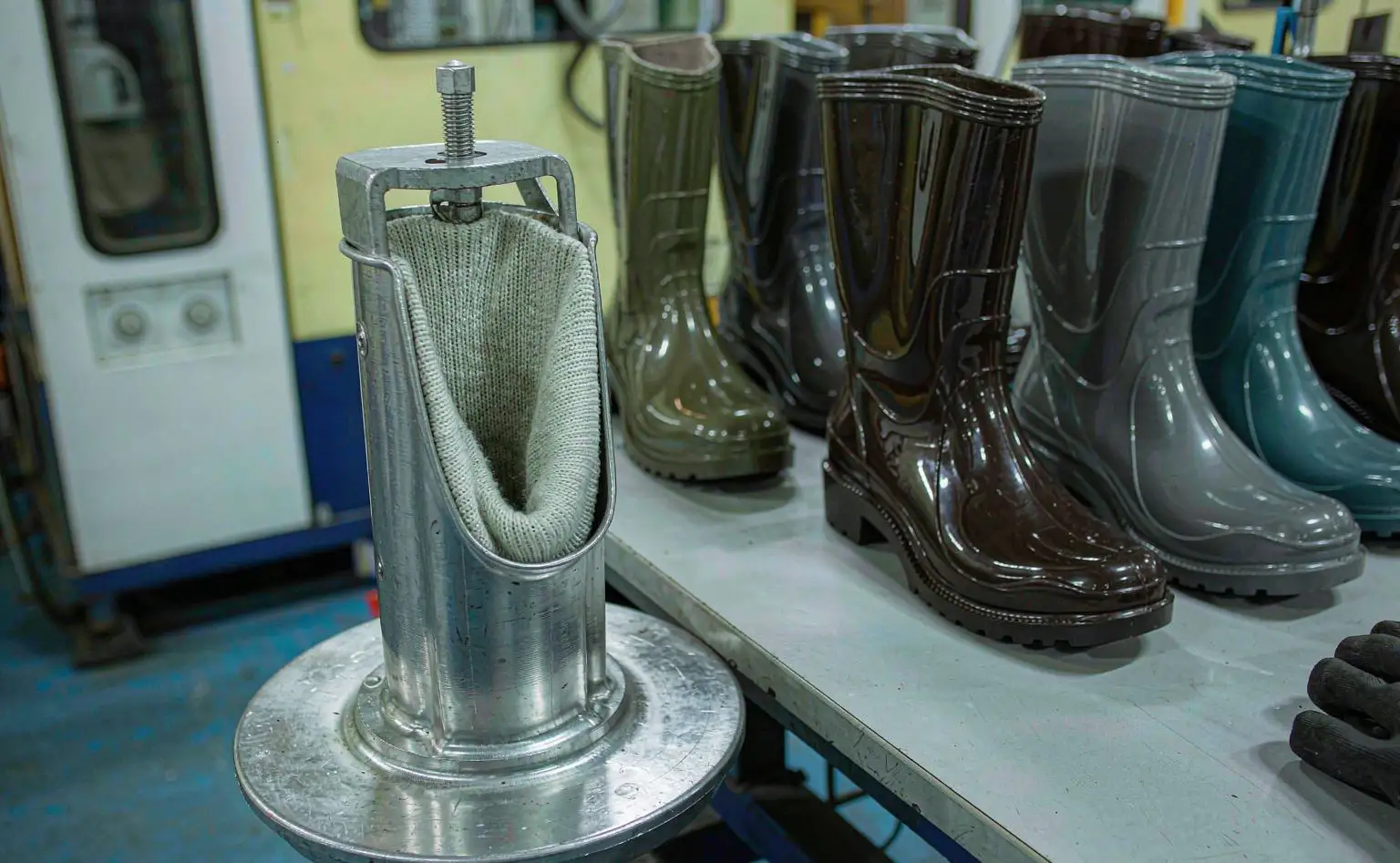

四、针织内衬布：BJ 浸轧按 2%-3% o.w.f.
内衬这条线在定型槽或浸轧段完成。按 iHeir-BJ 纺织防霉剂 2%-3%（o.w.f.，对织物干重）配整理液，先把产品按比例与 9-13 公斤水预混合，再分批加进浴槽；可先加 0.1% 亲水剂。浴槽操作温度 21-50℃、pH 4.5-8.5，压吸率按 70% 计。它键结在纤维表面形成抗菌层，属非释放型，抑菌层能跟着成品用下去。
三个细节。其一，BJ 是阳离子型，不得与阴离子助剂同浴，一并加就破乳失效，柔软整理与防霉上浴要分槽。其二，计量按织物干重折算，针织内衬轻薄、含水率波动大，进槽前先测含水率。其三，内衬常带弹性，烘干温度要先定，避免高温伤弹。选型口径可参考纺织防霉剂怎么选。
五、鞋盒、装箱与仓储：不投助剂的收尾段
雨靴成品以成双装盒、纸箱码垛出货，靴筒内壁长期不通风，是成品阶段最容易返潮的地方。成品仓应按垛配气相防霉片、与成品用衬纸隔开，并把相对湿度控制在 60% 以下；鞋盒与内衬纸卡吸潮最快，优先用防霉包装纸或加内衬隔层。装箱前把靴子与纸箱的含水率降下来，长途海运的柜内结露是霉变的点火源，按柜型配集装箱干燥棒能稳定柜内湿度。
六、常见问题：两道能不能共用一个加量、能不能整体喷
问：靴体和内衬能不能用一个加量？不能。靴体按 PVC 树脂总重取 0.5%-1.0%，内衬按织物干重取 2%-3% o.w.f.，两者的分母与量级都不同，照搬数字要么浪费要么不够。
问：靴子成型后整体喷一道行不行？只能管到靴面外表。靴筒内壁与内衬背面都碰不到，摩擦与擦拭又会把表层带走，等于没做；防护要在注塑段与浸轧段随料进去。
问：加量能不能弥补仓储返潮？不能。返潮与结露是环境问题，不是浓度问题，加量只会抬高成本；正确做法是成品仓控湿、按垛配气相片、纸盒改用防霉包装纸，并在装箱前把含水率降下来。
落点就两处：PVC 靴体在注塑段随母粒进机筒（iHeir-ECO 对 PVC 树脂总重 0.5%-1.0%，热稳定 240℃、避开 320℃ 以上），针织内衬在浸轧段上浴（iHeir-BJ 2%-3% o.w.f.、浴温 21-50℃、pH 4.5-8.5，与 9-13 倍水预混后分批投、压吸率 70%、先加 0.1% 亲水剂），鞋盒与成品仓用控湿、气相片与防霉包装纸把两道成果保住。验收按 ASTM G21 一类方法看长霉等级，并留整套样品复测，单测靴体或单测内衬都不算数。两支产品均可提供小样与 TDS，欢迎联系我们按产线做一轮上机验证。
