浏览：84
日期：2026年09月30日浸胶手套发霉怎么防？手套的霉通常先从针织内衬起，棉纱吸湿后几天就能成片，发泡乳胶层的多孔结构又藏水，两处一起出问题整批只能返工。内衬段按 iHeir-BJ 纺织防霉剂含浸压吸 2%-3% o.w.f. 做防霉整理，发泡胶层按 iHeir-FP 发泡抗菌剂 0.5%-1.5%（对发泡料总重）投入。本文讲清两段的工序位置、浴条件与用量口径，给出参考参数。
一、浸胶手套的霉从哪来：内衬还是胶层
浸胶手套的结构分两层：内层是针织衬里，多为棉纱、涤棉或尼龙；外层是浸胶涂层，常见天然乳胶、丁腈或丁苯，其中发泡乳胶呈多孔海绵状。两层材料都不排湿，成品打包后贴在一起，水分一旦留在中间就散不出去。
两处都可能是起点，判断方式不同。内衬出问题，霉点从指缝、腕口罗纹与衬里背面先起——棉纱吸湿性最强，上浆与柔软整理留下的助剂又是霉菌现成的口粮；撕开涂层看衬里背面，若成片发暗就属这一类。胶层出问题，霉点多在涂层表面与膜内孔隙，发泡乳胶因为多孔尤其明显，闻起来还有明显的闷味。这两类的对策不一样，内衬要在衬里段把防护做进纤维，胶层要在发泡料配制段把抗菌剂投进去。只做一道，另一道就会替它出问题。
二、两段落点对照表
下表把工序段、处理对象、产品、用量口径与注意点列在一起，可直接作为工艺卡的底稿，按现有产线逐项核对。
| 工序段 | 处理对象 | 推荐产品 | 用量口径 | 注意点 |
|---|---|---|---|---|
| 衬里段（防霉主线） | 棉纱、涤棉、尼龙针织内衬 | iHeir-BJ 纺织防霉剂 | 含浸压吸 2%-3% o.w.f. | 浴温 21-50℃、pH 4.5-8.5；软水配制、与 9-13 倍水预混；阳离子型禁与阴离子助剂同浴 |
| 发泡胶层段 | 发泡乳胶、发泡料体系 | iHeir-FP 发泡抗菌剂 | 0.5%-1.5%（对发泡料总重） | 在发泡料配制阶段投入，搅匀后再发泡；与发泡助剂做小样相容性确认 |
| 硫化／干燥段 | 成型手套 | 工艺控制（不投助剂） | 按线温曲线设定 | 烘干只降含水率，不等于防霉；出炉含水率不到标准就打包是事故来源 |
| 成品仓 | 成箱手套 | 控湿与先进先出 | 库房相对湿度 60% 以下 | 离墙离地、按批次先进先出，靠外墙那排先走 |
| 装箱段 | 整箱成品 | 装箱控制（不另挂型号） | 按批次与航程安排 | 整箱密封前确认手套已冷却、含水率回到标准 |
| 留样验证 | 成品与随批样 | 按合同项目送检 | 按批次留样 | 28℃、湿度 85% 放置 7 天，重点看内衬背面与涂层孔隙 |
六行看清一件事：衬里段决定纤维里有没有防护，发泡段决定胶层里有没有防护，烘干与仓储只管把含水率和湿度管住，替代不了前两道。
三、内衬段：BJ 含浸压吸 2%-3% o.w.f. 怎么定
衬里是手套里唯一能把防护做进纤维的机会。iHeir-BJ 纺织防霉剂 按含浸压吸 2%-3% o.w.f. 处理，浴温控制在 21-50℃，工作液 pH 守在 4.5-8.5 之间（理想在 6 左右）；用软水配制，先与 9-13 倍水预混再入浴，压吸率控制在 70%，处理完正常烘干。
四件要在工艺卡上写死。其一，BJ 是阳离子型助剂，绝对不能与阴离子型柔软剂、固色剂或其他阴离子助剂同浴，同浴会互相抵消，还可能析出；要同时做柔软整理，就分浴、中间过一道清水。其二，计量按织物干重（o.w.f.）折算，手套衬里克重小，按浴液体积估算误差会放大。其三，棉纱衬里本身吸湿性强，用量取上限还是下限要看手套用途与堆存周期，长期库存与出口单取上限。其四，把用量档、浴温、pH 与压吸率写进工艺卡，随批提供整理记录，抽检按长霉等级判定。面料浸轧工艺的口径可参考柯桥面料防霉里的整理思路。
四、发泡胶层段：FP 发泡抗菌剂 0.5%-1.5% 怎么投
发泡乳胶层是第二道落点。iHeir-FP 发泡抗菌剂 按 0.5%-1.5%（对发泡料总重）投入，安排在发泡料配制阶段，搅匀以后再走发泡工序；加得太晚、发泡前才倒进去，容易出现局部浓度不均，固化后就在膜内留下斑块状霉点。发泡体系里的助剂种类多，放量前先取小样确认相容性、发泡倍率与涂层外观。
用量取上限还是下限看两件事：涂层厚度与件的堆存周期。薄涂层取下限，厚涂层、发泡倍率高的或多孔海绵层取上限。要提醒的是，胶层做了防护不等于内衬就不需要处理——内衬管纤维、胶层管涂层，两道各管一段，缺哪一段霉就从哪一段起。
五、成品仓与装箱：把前两道保住

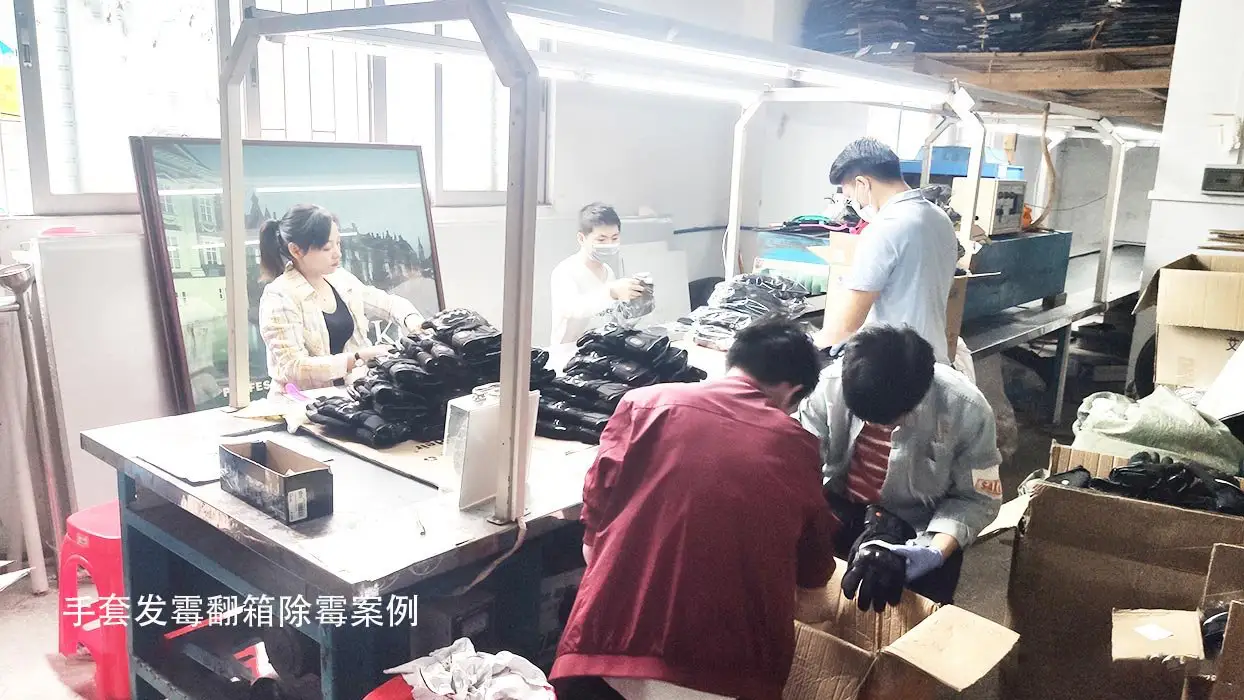

前面两道做完，仓储这一段还得管住。成品仓相对湿度控制在 60% 以下，雨季除湿机全天运行并记录温湿度曲线；成箱手套离墙离地、按批次先进先出，靠外墙那一排不放待发批；下线件必须等冷却、含水率回到标准再整箱密封，热打包与潮打包是浸胶手套返工最常见的原因。
验收口径也要说清：新样长霉合格不等于堆存后合格。按批次留样，在 28℃、湿度 85% 下放置 7 天，重点看内衬背面与涂层孔隙这两处最先出问题的地方。手套的内衬与胶层是两种材料，测试样品要能同时覆盖这两层，否则结论会偏。
六、常见问题
问：浸胶手套能不能只做内衬防霉？不建议。发泡乳胶是多孔结构，本身藏水，只做内衬的话霉会转到胶层上；反过来只做胶层，棉纱衬里吸湿后照样起霉。两段各管一段，一起做才闭合。
问：BJ 能不能和柔软剂同浴？不能。BJ 是阳离子型，与阴离子型柔软剂同浴会互相抵消、还可能析出。要同时做柔软整理，就分浴进行，中间过一道清水再烘干。
问：发泡抗菌剂会不会影响发泡倍率？按用量投加一般影响很小，但配方里助剂种类多，建议先取小样确认发泡倍率与涂层外观，两项都过再放量生产。
浸胶手套发霉的落点就两处：内衬段用 iHeir-BJ 含浸压吸 2%-3% o.w.f. 做防霉整理、守住 pH 4.5-8.5 并与阴离子助剂分浴，发泡胶层按 iHeir-FP 0.5%-1.5%（对发泡料总重）在配制阶段投入，成品仓与装箱负责把含水率与湿度管住。两个产品均可提供小样、TDS 与起订量说明，欢迎联系我们按手套品类做一轮上机验证。
