橡胶制品防霉抗菌：EPDM、NBR、再生胶的配方与工艺

橡胶件的霉变客诉集中在三类场景：户外 EPDM 密封条在东南沿海雨季长出黑斑、胶管和胶板在集装箱海运四十天后表面发花、再生胶制品（地垫、减速带、护舷贴面）第一次淋雨就冒霉点。很多品质部把这类问题归为”老化”，但老化是氧化断链、发脆开裂，霉变是微生物繁殖、斑点异味，机理完全不同，对策也不同。这篇把橡胶防霉抗菌的配方与工艺要点讲透：胶种适配、加量、混炼、硫化与检测。

一、橡胶霉变与”析出”是同一件事的两面

橡胶本体（顺丁、丁苯、三元乙丙的碳氢主链）同样不是霉菌的直接食物，真正的营养源是配方里会”跑出来”的东西。橡胶配合体系里有大量低分子组分：增塑剂与操作油（酯类、芳烃油，霉菌的优质碳源）、硫化促进剂及其分解产物（部分含氮促进剂残胺）、防老剂蜡（析出到表面形成喷霜层）、填料里的硬脂酸类活化剂。制品在高温、潮湿、紫外线作用下，这些组分持续向表面迁移析出，形成一层霉菌可以直接利用的膜——喷霜严重的橡胶件，霉变速度是普通件的数倍。所以橡胶防霉的第一步不是急着加防霉剂，而是先把配方里易析出的低分子组分审一遍：操作油用量能不能降、蜡的碳数分布合不合理、促进剂有没有过量。

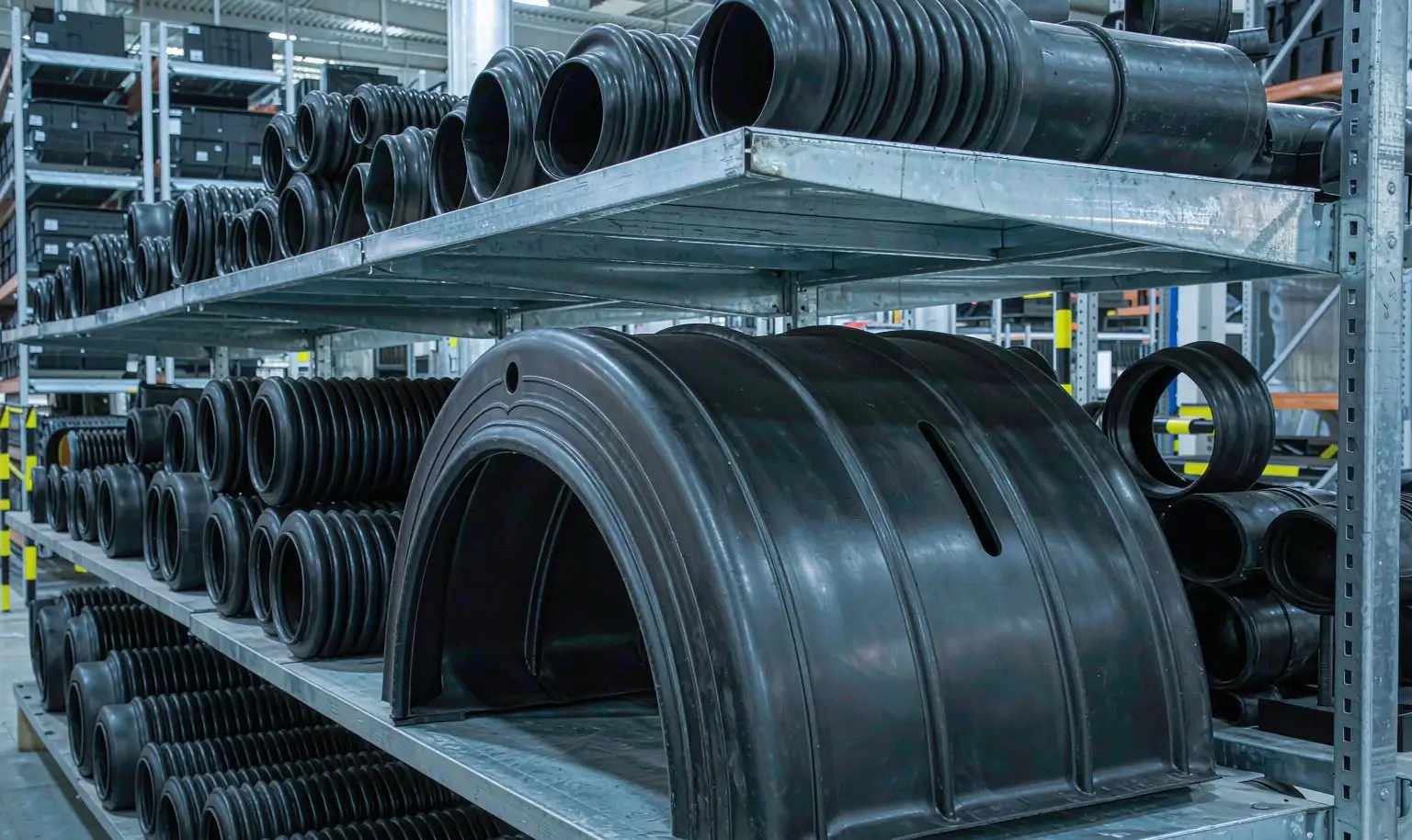

高危制品清单：接触水汽的户外密封条、长期埋地或浸水的胶管胶辊、高再生胶比例的地垫类制品、海运出口的模压杂件。橡胶制品防霉指南一文里有按制品类别的完整风险分级，可配合阅读。

二、EPDM、NBR、SBR、CR：各胶种怎么适配

胶种决定了硫化体系和加工温度，也决定了防霉抗菌剂的适配窗口。EPDM（三元乙丙）：过氧化物或硫磺硫化，加工温度 160-180℃，门尼高、吃粉慢，优先选无机载体剂型，用母胶预分散方式加入；户外密封条同时要抗 UV，无机锌系耐候性优于有机类。NBR（丁腈）：耐油胶管、密封件的主体，配方里酯类增塑剂比例高、本身”营养丰富”，是霉变重灾区，建议防霉抗菌双管齐下，加量取上限。SBR/BR（丁苯/顺丁）：轮胎和胶板类，多与再生胶并用，按并用比例折算添加量。CR（氯丁）：自身有一定抗菌性（氯含量高、极性强），霉变风险最低，重点做长效抗菌而非防霉。

剂型选择：iHeir-IPI001 无机离子复合抗菌剂走银锌复配路线，耐 250℃ 以上硫化温度、长效，适合密封件和出口订单；iHeir-PSZ104 无机抗菌剂颜色浅，用于浅色胶板、胶辊；防霉诉求强的地垫、护舷类可配合防霉粉复配使用。

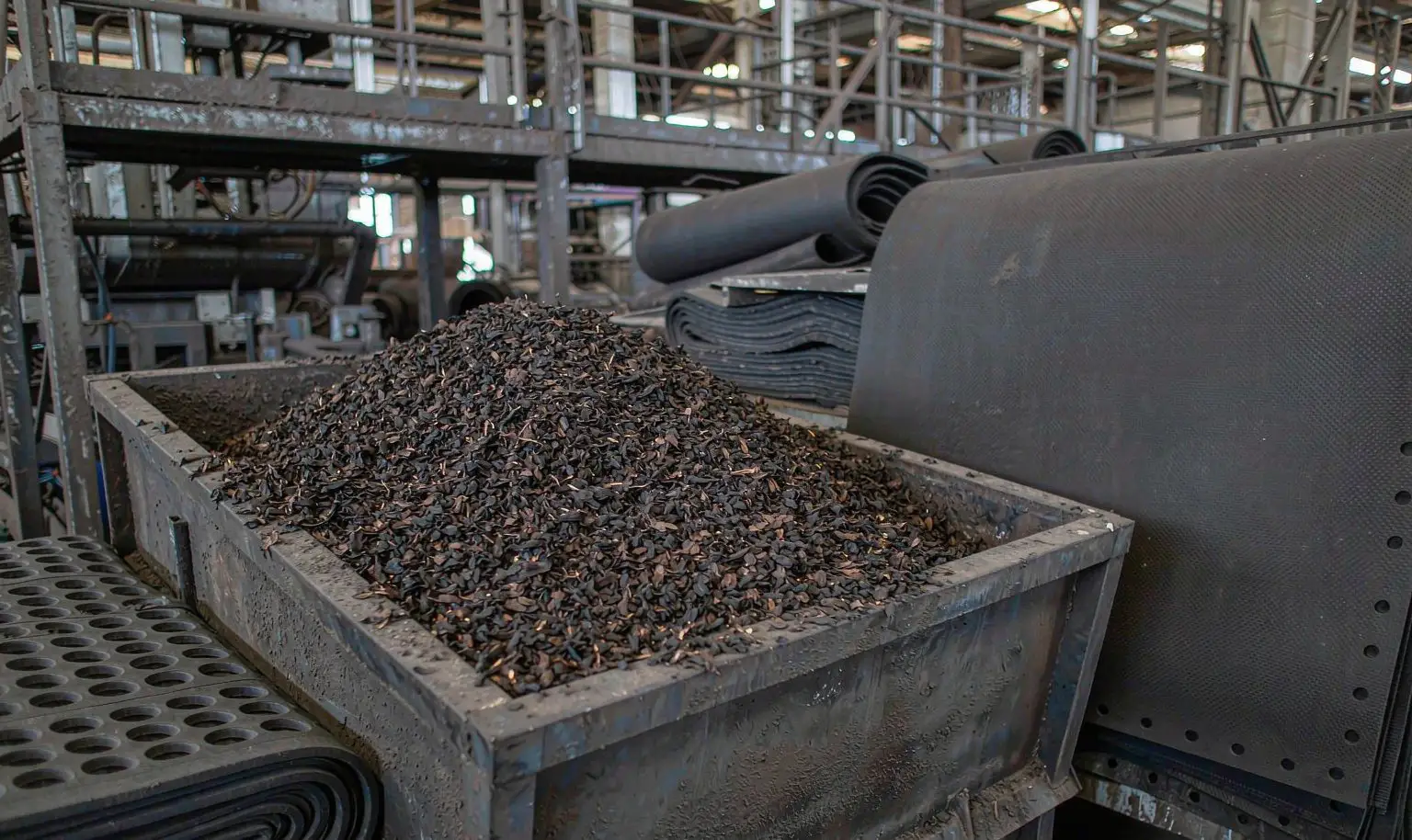

三、再生胶制品：加量上浮与分散是命门

再生胶是防霉的重点照顾对象：门尼波动大、杂质与灰分高、本身已含大量无法追溯的低分子析出物。三个动作直接决定成败。一是加量上浮：再生胶比例每提高 20%，抗菌防霉成分在整体配方里相应上浮 0.2-0.3 个百分点，全再生胶地垫按上限执行。二是预分散造粒：粉体直接撒进密炼机在高门尼胶里几乎必然分散不均，做成母胶或购买预分散胶粒（载体含 50% 有效成分），分散均匀性完全不同——霉斑顺着”空白点”长是再生胶制品的典型失效模式。三是硫化补偿：再生胶硫化速度慢，加料顺序不当会进一步拖慢，先加再生胶塑炼 2 分钟、加抗菌母胶混匀、再加硫磺和促进剂，避免抗菌成分在高温段停留过久。

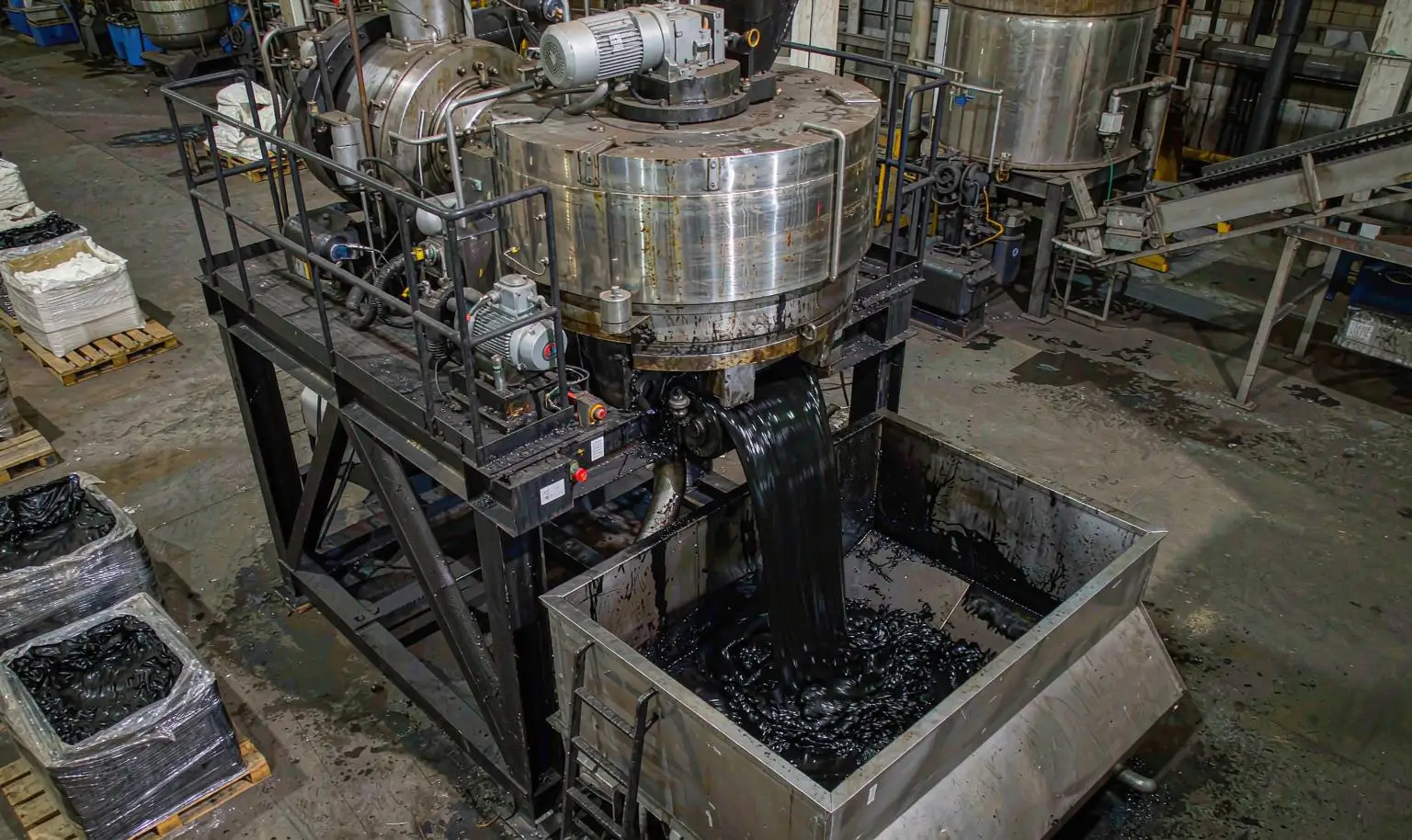

四、混炼加料顺序与分散均匀性

密炼机的加料顺序推荐：生胶塑炼 → 小料（活化剂、防老剂）→ 补强填料炭黑/白炭黑 → 操作油 → 抗菌防霉母胶 → 硫磺与促进剂（一般出到开炼机再加）。把母胶放在油之后、硫化体系之前，既避开油的高剪切冲刷，又能和填料充分混合；顺序错了轻则分散不良，重则有效成分被炭黑吸附掉一部分，实测抗菌率打八折。开炼机出片时观察两个信号：表面有规律性色点说明母胶没吃透，要回头补薄通；断面撕裂口发亮说明硫化剂分散不均。排胶温度控制在 120-140℃（防焦烧），母胶里的无机成分在这个温度段完全稳定。

五、硫化后持久性与户外耐候

硫化温度 150-180℃、时间按制品厚度 10-45 分钟，无机抗菌成分在这个窗口稳定，不会像某些有机类那样过硫化分解。持久性有两层含义：耐洗/耐雨淋——表面喷淋型防霉剂雨水冲刷几次就失效，混入胶体的添加型随制品磨损缓慢释放，户外制品必须走添加路线；耐温交变——户外密封条冬夏温差六七十度，析出型助剂每个循环都会往表面搬家，键合型无机剂型基本不动。给出口客户的承诺口径建议写”混炼添加型长效保护”而不是”表面处理”，前者有检测数据支撑，后者说不清。

六、检测口径与出口客诉应对 + FAQ

橡胶防霉检测两个标准：ASTM G21（合成高分子材料抗真菌，28 天，0-1 级合格，欧美客户认）和 GB/T 2423 霉菌试验（国内口径）；抗菌检测用 ISO 22196（表面抗菌率 ≥99%）。送检样品注明胶种、硫化体系、再生胶比例——同配方不同胶种报告不可互相引用。出口客诉应对三步：现场取样寄回复检长霉等级；核对货物所在集装箱的温湿度记录仪数据（多数”厂内没问题”的客诉是海运段凝露造成的，这类情况要同时补防霉包装和干燥剂，而不是只改配方）；按复检结果分流——配方问题走工艺整改，包装问题换防霉干燥方案并留档。胶管胶板类客户的海运防潮细节，可参考此前的鞋材防霉装箱方案，控湿逻辑完全通用。

FAQ

Q1：防霉剂和抗菌剂要同时加吗？
A：看客诉结构。长霉投诉为主就以防霉为主、抗菌为辅（防霉粉+抗菌剂复配）；高端密封件、出口欧美订单直接上抗菌防霉双效的银锌复配剂型，一步到位。

Q2：加了会不会影响硫化速度？
A：无机剂型按推荐量基本无影响；超过 2% 或分散不均时可能轻微延迟硫化，用硫化仪对比一下转矩曲线即可确认。

Q3：轮胎类制品有必要做吗？
A：轮胎存放周期长、仓储环境潮湿，胎侧喷霜霉变影响二线品牌复购，但主流主机厂暂未强制，按客户要求做，仓储环节先配干燥控湿。

Q4：地垫类制品加多少？
A：高再生胶比例地垫按上限 1.5-2%，且务必走母胶预分散；直接撒粉的批次我们复检过，长霉等级普遍比母胶批次差 2 级。

总结三句话：先审配方里易析出的低分子组分再谈加药；胶种和再生胶比例决定加量档位；混炼顺序决定分散成败。按这套流程走，橡胶件的霉变投诉可以从”季度常规”降到”年度偶发”。需要按胶种打样或复检客诉样品，欢迎联系我们。
