浏览：10
日期：2026年10月22日木柄刀发霉怎么处理？顺序是先泡木柄、再装刀身、最后包装。霉只在木柄上，刀身不生霉但怕酸怕潮，顺序倒了刀身先锈。装配前整支木柄浸 iHeir-M5 浸泡型竹木防霉剂 按 1:40 兑水、增重 15%-20%；已装刀身的只能喷 iHeir-M8 竹木防霉剂 按 1:20 兑水、只喷木柄。本文给出两道的判据与包装段做法。
一、木柄刀的霉只在木柄上，刀身怕的是酸和水

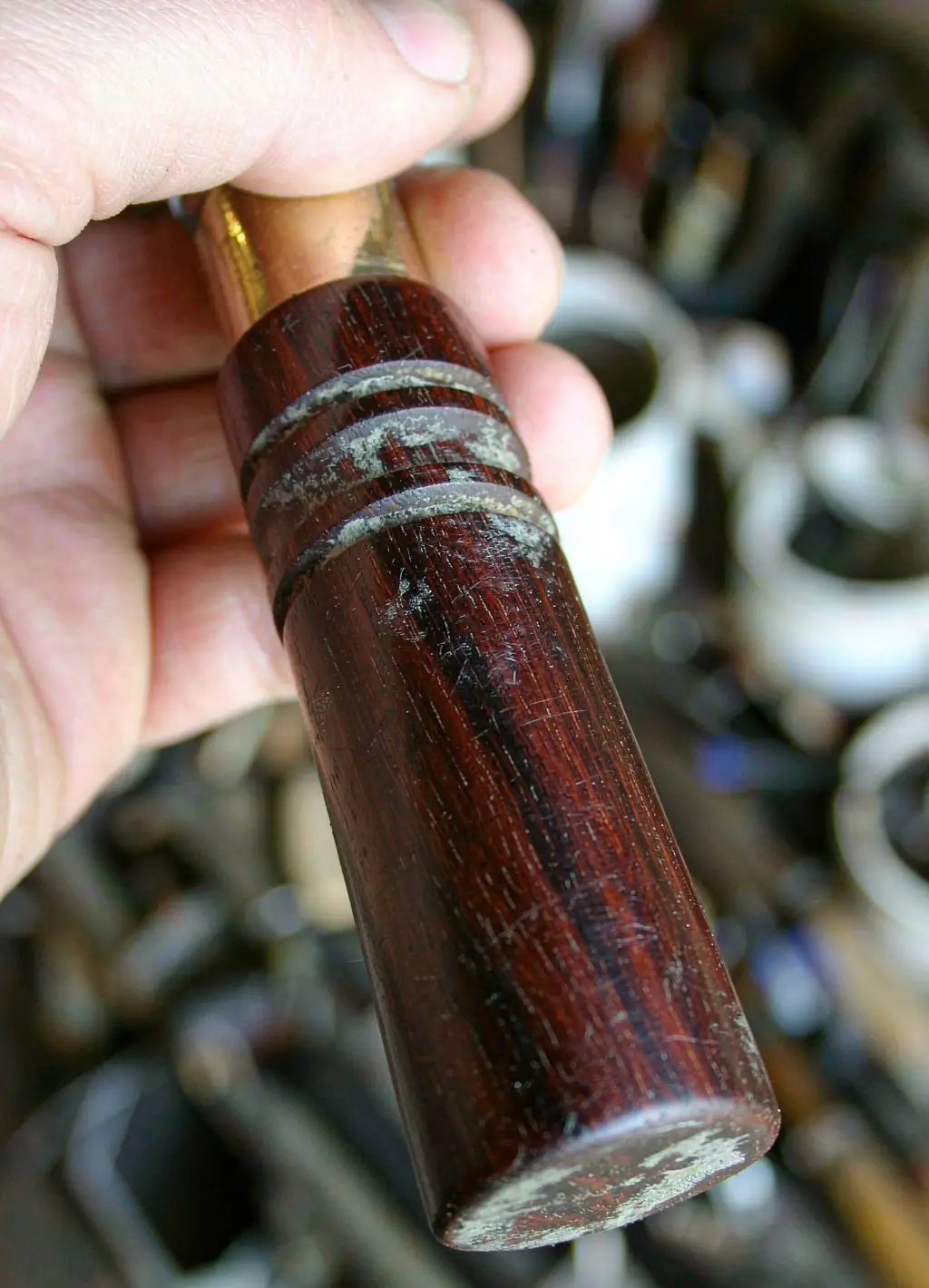

木柄刀的霉斑几乎都从木柄起，而且位置很固定：靠近刀身的那一圈最先出问题，因为装配时那一圈容易存水、也最容易沾到手上的油；柄尾的端面次之，端面是横切的木纤维，吸水最快。木柄多为酸枝、榉木、乌木这类硬木，纤维里带着糖分与淀粉，含水率一高就是霉菌的培养基。
刀身不一样。不锈钢刀身不生霉，但会在两种情况下出问题：一是长时间接触酸性液体，表面钝化膜被破坏，出现锈点；二是包装段受潮，刀身与刀柄的接缝里存水，锈从缝里往外走。碳钢刀更敏感，沾水几小时就见锈。
二、泡柄与喷柄：两道的对照
下表把装配前浸泡与装配后补喷并排列出，两道的助剂、兑水比例、判据都不同，不能互相套用。
| 时机 | 对象 | 做法与用量 | 判据 | 注意点 |
|---|---|---|---|---|
| 装配前 | 单支木柄 | iHeir-M5 按 1:40 兑水，全部浸入 | 增重 15%-20%（约 5-10 分钟） | 酸性，不与金属、碱性物质接触 |
| 干燥 | 浸后木柄 | 取出滴干、风干或晒干 | 端面无积水、含水率稳定 | 立放滴干，别平摊积水 |
| 装配后补做 | 已装刀身的木柄 | iHeir-M8 按 1:20 兑水喷涂 | 木柄表面全覆盖、自然晾干 | 挡住刀身，喷完擦净刀面 |
| 包装段 | 刀身与内衬 | 内衬干燥、配防潮材料 | 开盒无锈点、无闷味 | 刀身别贴内衬直接受压 |
两道的分界线是「有没有装刀身」。装了刀身就不能再整支浸——M5 是酸性，会腐蚀刀身，钝化膜一旦破了，后面怎么擦都留印。这条不是小心谨慎，是资料上写明的使用条件。
三、装配前：整支木柄浸 M5，1:40 兑水、增重 15%-20%
iHeir-M5 浸泡型竹木防霉剂 是红褐色液体，适用于竹编制品及木、藤、芒、葵、草等制品的防霉变。浸渍按 1:40 配制（5 公斤助剂兑 100 公斤水），木柄全部浸入、勿露出水面，泡到增重 15%-20%（大约 5-10 分钟）取出，滴干后风干或晒干再进入装配。25 公斤一桶，防潮避光存放，有效保存期 1 年。
三个操作要点。第一，以增重为准，不只看时间：硬木密度大、吃水慢，往上走；同一批先称三支做基准，之后按重量控制。第二，翻面排气：木柄扣进槽里会兜空气，压下去翻转两次，让处理液进到端面木纤维里。第三，槽具全用塑料：M5 是酸性，不能与金属或碱性物质接触，前道的碱性清洗也要冲干净。
干燥这一段常被赶工期压缩。木柄取出后立放滴干，端面朝下，别平摊在台面上——平摊的那一面永远干不透。干到含水率稳定再装配，含水率没降下来就装刀身，等于把水封在接缝里，霉和锈一起长。M5 原液固含量高，操作时戴橡胶手套，摇匀后再取用。
四、装配后：只能喷 M8，1:20 兑水、只喷木柄
已经装好刀身的刀，不可能再整支泡。补做的办法是喷涂：iHeir-M8 竹木防霉剂 是透明琥珀色液体，带醋酸味，有效组分在水中的溶解度 5-7ppm，分散在水相体系里，适用于竹编制品及木、藤、芒、葵、草等制品的防霉变。喷涂按 1:20 兑水（1 公斤助剂兑 20 公斤水），搅拌均匀后直接喷涂或用毛刷刷，处理液要全方位覆盖表面，自然晾干或风干。25 公斤一桶，防潮避光存放。
喷涂这一段有四条要求。第一，挡住刀身：用纸胶带或夹具把刀身遮住，只露木柄；喷完立刻把刀面的雾点擦掉。第二，接缝要照顾到：刀身与木柄的接缝是霉与锈的共同起点，让木柄那一侧吃到液，别让液流进缝里——细雾、少量多次。第三，全覆盖：柄尾端面、握持区沟槽都要吃到。第四，晾干再包装：表面不黏手才进包装。
用量上还有一条边界：M8 的最大使用量是含 15ppm 活性物质，配液按 1:20 走就够，别为了「保险」加浓——浓度上去，木柄表面的醋酸味重、返工率也高。
五、干燥、包装与成品仓：刀身这一段只做防潮
刀身是金属，在它身上做防霉是白费，还容易留渍。包装段要做的只有一件事：把潮气管住。内衬用干燥的纸或珍珠棉，别用回潮的瓦楞；刀身与内衬之间留一点空隙，不要让刀面直接贴着实心内衬受压——受压面一旦有湿气就留下水印，抛光件最忌讳这个。刀具常用的不锈钢件防霉与防锈口径，可参考 不锈钢刀具为什么也会发霉 那篇。
包装里配防潮材料是常规动作，注意别让防潮包直接压在刀面上；带木座、木盒的套装，木件按木柄同样的口径先做过再装配。装盒前逐支看：木柄端面有没有霉点、刀身接缝有没有锈迹、柄面有没有水痕，三项都过才封盒。
六、常见问题：能不能整把刀泡、木柄开裂怎么办
问：整把刀直接泡进处理液，不是更省事？不行。M5 是酸性，资料里明确写了不能与金属接触、混用；整把刀泡下去，刀身的钝化膜会被破坏，出槽几小时就见锈点，抛光面留下麻点，返工都救不回来。顺序只能是先泡柄、后装刀。
问：泡完木柄开裂、握上去发涩，怎么处理？先查三处：泡的时间与增重是不是超了（增重超过上限，纤维吸水过多，干燥时收缩应力大）、滴干是不是平摊积水、干燥是不是暴晒过快。已经开裂的按裂纹深度分档，浅的打磨后降级做内销或配件，深的报废。下一批把增重卡在 15%-20%、立放滴干、阴干为主。
问：怎么验证防霉效果？防霉走 ISO 846 或 ASTM G21 看长霉等级，样品取做过处理的木柄，别拿未处理的木料去测；包装段的防潮看开盒闻味与内衬潮痕。两支柱剂都有小样与 TDS，可按贵司木材牌号与刀型做比对试验。
落点四句：装配前整支木柄浸 iHeir-M5 的 1:40 处理液、增重 15%-20%（约 5-10 分钟），槽具全用塑料；立放滴干、含水率稳定再装刀；装配后只能喷 iHeir-M8 的 1:20 处理液，挡住刀身、只喷木柄、喷完擦净刀面，；包装段内衬干燥、封盒前逐支看霉点与水痕。
