高尔夫球袋发霉：球袋内衬和球杆握把怎么防霉

高尔夫球袋发霉怎么防？球袋里有两处材质完全不同的地方，得分开做。内衬和分隔布是织物，霉从布纤维起，要在面料定型槽里用 iHeir-BJ 纺织防霉剂 按 o.w.f. 2-3% 做。球杆握把是橡胶或 TPE，霉长在握把表面的手汗与油污上，要用 iHeir-JS117 塑料防霉粉 按成品总重 0.5%-1% 做进配方。本文给出两段的加料点、来料判据与成品仓口径。

一、球袋发霉先看两处：内衬织物和握把橡胶

球袋是个半密闭的筒：袋口开着、袋底封着，内衬与分隔布围出一格一格的空腔，球杆插在里面。打完球杆头带泥、握把手上有汗，收进袋里袋口一合，一晚上下来袋内就是高温高湿的小环境，这是霉最喜欢的状态。

两处材质不同，霉的表现也不同。内衬与分隔布是涤纶或尼龙织物，霉顺着布纹成片白斑，翻开来背面更密，因为背面不通风；握把是橡胶或 TPE，霉点是细小的黑点，集中在握把的纹路沟槽里，擦不掉，用久了会发黏、有异味。缝制线与织带也会中招，但面积小，通常跟着面料一起处理。

二、织物与橡胶：两条线的对照

下表把内衬织物与握把橡胶两条线并排列出，两处的助剂、加入点、用量基数都不一样，不能互相搬。

部位	材质	加入点与用量	判据	注意点
内衬与分隔布	涤纶／尼龙织物	面料定型槽加 iHeir-BJ 2-3% o.w.f.	21-50℃、pH 4.5-8.5，按干布重算	阳离子体系，阴离子助剂禁同浴
织带与缝线	同系织物	同上，随面料一起整理	同批同槽，避免色差	深色件先跑小样
球杆握把	橡胶／TPE	混炼段加 iHeir-JS117 0.5%-1%（按成品总重）	与胶料混匀后成型	粉体先预混，避免白点
成品仓与出口	整只球袋	垫高离墙、控湿、柜内配吸湿材料	袋底无潮痕、开袋无闷味	袋口别敞着对走道

两条线的责任人不同：织物那段在面料厂或染厂，握把那段在橡胶配方端（自己做握把的工厂），球袋厂能控的是来料验收与成品仓。采购谈价的时候要把这三段分开谈，别指望一个供应商全包。

三、内衬与分隔布：BJ 按 o.w.f. 2-3%，定型槽里做

iHeir-BJ 纺织防霉剂 是无色至淡黄色透明液体，有效物含量≥8.0%，溶于水，适用于家居、工业用布、运动织物、衣裤、护具、鞋材等纺织制品，防霉、抗菌、防螨一起给。标准做法是把 BJ 用纯水稀释后加入定型槽，浴槽操作温度 21℃~50℃、pH 4.5~8.5，用量按 o.w.f. 2-3%（以干布重为基准，3 公斤助剂处理 100 公斤织物）。

三个细节决定成败。第一，先预混再分批加：把 BJ 与 9~13 倍的水预混，再分批加入浴槽；一次倒进去助剂抱团，上布不匀，同一缸布有的地方有、有的地方没有。第二，亲水剂先配：先配 67 公斤纯水（pH 4~6），加阳离子亲水剂 0.1%（约 70 克），再加 BJ。第三，压吸率折算：o.w.f. 是相对干布重的，实际带液量取决于压吸率，按 70% 计配液量要跟着改。

还有一条：BJ 是阳离子体系，同浴的柔软剂、固色剂如果是阴离子的，不能直接同浴，先做相容性试验。球袋内衬多是深色，色差容忍度低，批量上机前一定先跑小样。选型时也可以对照 纺织防霉剂怎么选 该篇，按面料与工序对号。

四、握把：JS117 按成品总重 0.5%-1%，做进胶料里

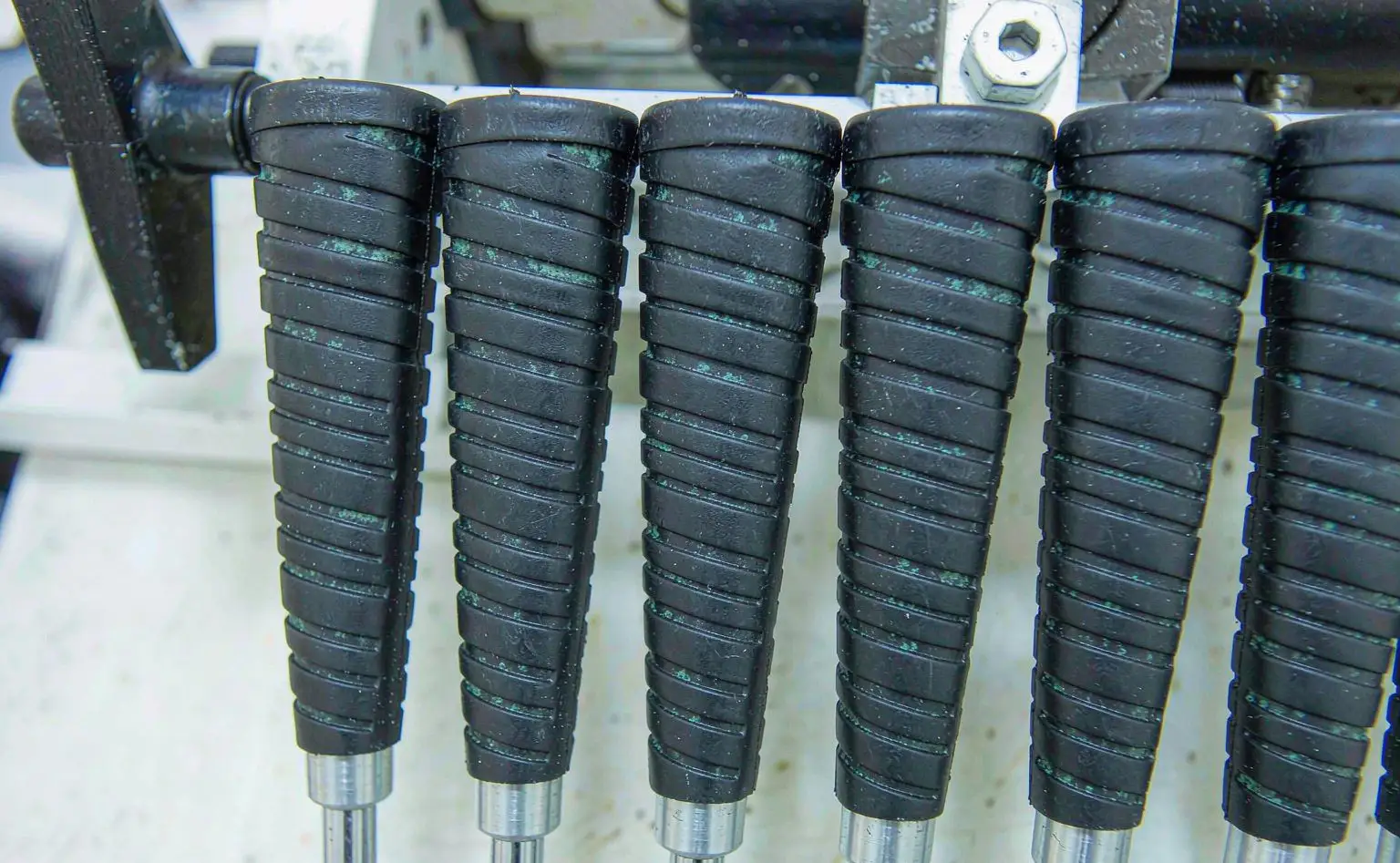

握把这一段常被忽略，因为「橡胶不会长霉」是个误解。橡胶本体确实不被霉菌分解，但握把表面长期接触手汗、油脂、球场上的泥，这些是有机营养；握把的防滑纹路又是藏污纳垢的地方，擦不到、干不透。霉点一旦落进沟槽就擦不掉，时间长了发黏、有酸味，客户一摸就知道。

iHeir-JS117 塑料防霉粉 是白色至淡黄色粉末，比重 1.21g/ml，有效成分>97%，堆积密度 380 kg/m³，平均粒径 110 微米（D50），以含氮杂环酚醇复配物为活性成分，适用 PVC、PU、硅胶树脂、聚烯烃、聚酯、TPE，抗流失性好、不含砷。用在握把上，按成品总重的 0.5%-1% 在混炼段加入，与胶料混匀后再成型。

三个要点。第一，预混：粉体先与少量同牌号胶料或树脂高混，再进主料，避免白点与局部脆化——握把是受力件，脆化会开裂。第二，折算回料：握把成型的水口料回用比例不低，不折算等于稀释有效浓度。第三，别只做表面：握把的霉点在纹路沟槽里，表面喷涂挂不住，磨两次就掉；要做就做进胶料。橡胶配方的工艺口径，可参考 橡胶防霉与再生胶工艺 那篇。

五、缝制、装配与成品仓：三个动作

第一是缝制与装配：内衬缝进袋体时手要干净，机油、汗渍留在布上就是霉的起点；缝制车间的湿度也要看，梅雨季布片在车间放一夜就回潮。第二是装杆前的干燥：球袋成型后袋内要吹干再装杆，袋底那一圈最容易存水。

第三是成品仓与出货：球袋体积大，堆不高、只能立放，靠墙那一面最先返潮，所以垛底垫托盘、离墙留缝；袋口不要敞着对走道，灰尘与湿气一起进去。装柜时柜内配吸湿材料，箱与柜壁之间留出空隙，装柜前抽两只开袋闻味，有闷味就退回继续晾。

六、常见问题：握把能不能喷、球袋能不能整只浸

问：握把做好以后喷一遍防霉剂行不行？不建议。橡胶表面能低，喷上去挂不住，握两次、擦两次就没了；而且霉点在沟槽内部，喷表面到不了。要做就在混炼段把 JS117 做进胶料，用量按成品总重的 0.5%-1%。

问：整只球袋浸一遍处理液，是不是两处都解决了？不行。球袋里有橡胶握把区域、金属扣件、泡棉填充，整只浸会让泡棉吸水难干、金属件生锈，橡胶长期泡水也会老化。织物归织物做、橡胶归橡胶做，这是最省事也最稳的分工。

问：怎么验证？织物走 ISO 846 或 ASTM G21 看长霉等级，抗菌走 ISO 22196，纺织品的防霉等级另有 GB/T 24346 的口径；橡胶件取样要用加了助剂的成品握把，别拿胶料去测。两支柱剂都有小样与 TDS，可按贵司面料与胶种做比对试验。

落点四句：内衬与分隔布在面料定型槽做 iHeir-BJ 2-3% o.w.f.（21-50℃、pH 4.5-8.5，先按 9-13 倍水预混、分批加入、压吸率折算）；握把按成品总重 0.5%-1% 在混炼段加 iHeir-JS117，先预混、回料折算；缝制车间控湿、成型后袋内吹干再装杆；成品仓垫托盘离墙留缝、柜内配吸湿材料，装柜前开袋闻味。
