浏览：64
日期：2026年10月06日PVC 充气制品防霉能防住吗？充气床、充气泳池长期接触水与汗，霉点从热合缝与折叠处先起，膜面看着完好、缝里已经发黑。抗菌在膜料配方段随母粒进机筒，PVC 按树脂总重 0.5%-1.0% 加 iHeir-ECO 塑料抗菌剂；热合缝与表层再按 iHeir-Spray(M3D) 水性防霉剂处理，适用 pH 4-10。本文讲清膜料与热合缝两处落点怎么定，给出参考参数。
一、充气制品的霉从哪来：热合缝与折叠处先起

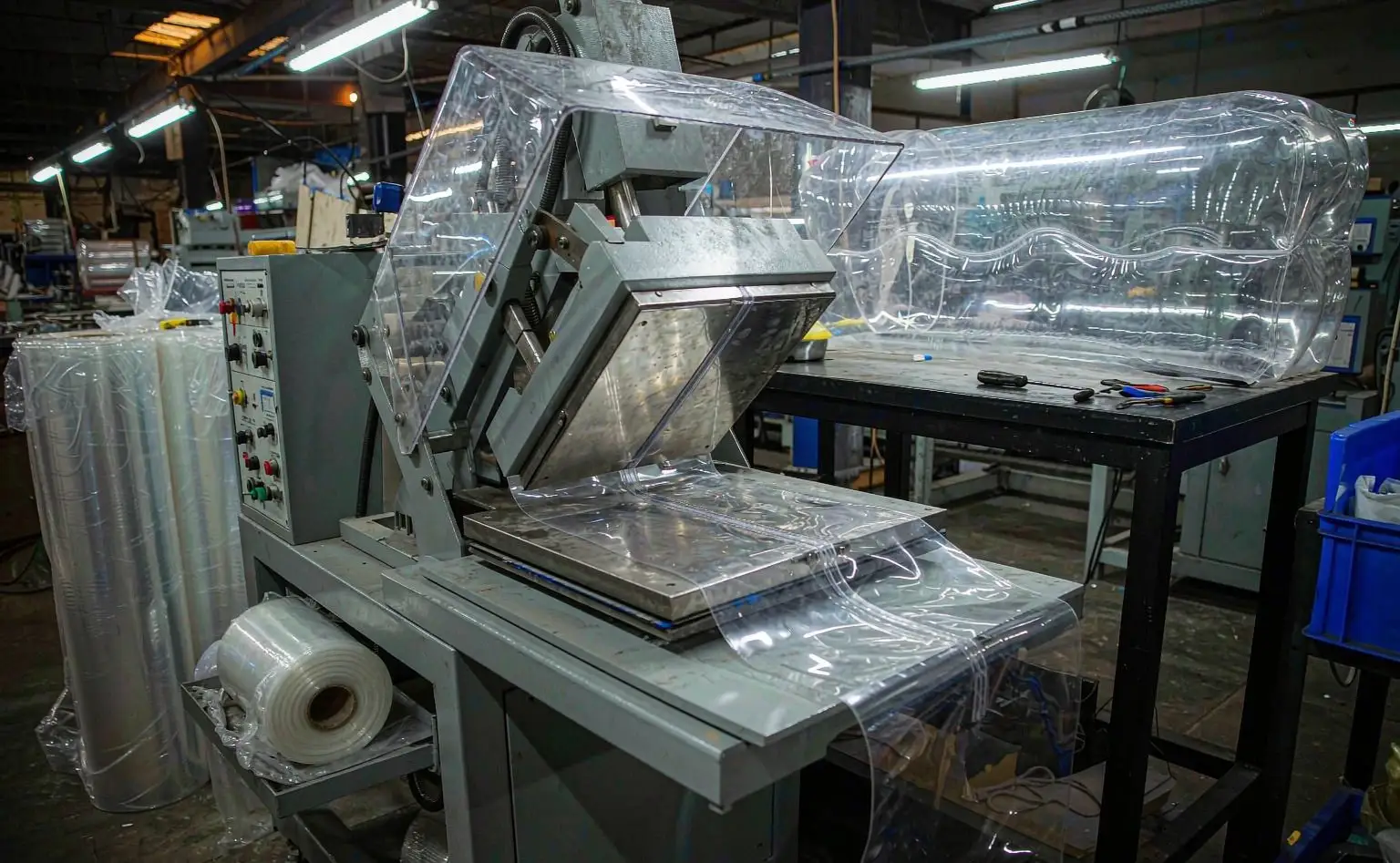

PVC 充气床、充气泳池是膜料高频热合出来的制品，膜面平滑连续，本身并不长霉；出问题的是两处结构。一处是热合缝，两片膜在高频电流下熔合，缝口处的膜面被压薄、有微观的毛细通道，水与汗顺着缝渗进去，缝里先返潮发黑。另一处是折叠处，充气制品放气收纳后反复对折，折痕处的膜受应力、表面有细裂，积灰积水最多。
使用环境也在推波助澜。充气制品长期接触水与汗，收纳时又常带潮气对折堆叠，水汽被封在两层膜之间出不来。所以霉点常见的形态是缝口与折痕处成线状或片状发暗，表面看着完好，缝里已经出问题，等客户拆箱才被发现。
真正干燥、干净且使用后晾透再收纳的那种，很少出问题。这也说明处理思路：膜料本体在配方段拿防护，热合缝与表层单独补一道，剩下靠折叠收纳与装箱控湿。三者缺一道，剩下的那道就顶不住。
二、两处落点对照表：膜料配方段与热合缝、表层
下表把部位、工序段、处理对象、产品、用量口径与注意点列在一起，可直接当工艺卡底稿，按现有产线逐项核对。
| 部位 | 工序段 | 处理对象 | 推荐产品 | 用量口径 | 注意点 |
|---|---|---|---|---|---|
| PVC 膜料 | 配方／压延段 | 膜料树脂 | iHeir-ECO 塑料抗菌剂 | 0.5%-1.0%（对 PVC 树脂总重） | 随抗菌母粒或预混料进机筒；热稳定 240℃、避开 320℃ 以上 |
| 热合缝与表层 | 表层处理 | 缝口与膜面 | iHeir-Spray(M3D) 水性防霉剂 | 表层喷洒或涂抹，适用 pH 4-10 | 含阳离子成分，不与含阴离子的表面活性剂混合；缝口重点处理 |
| 压延与热合 | 成型 | 温度控制 | 控（不投助剂） | 看助剂可承受温度 | 热合温度过高会伤膜面与涂层，参数先定后开线 |
| 折叠与装箱 | 收纳／装箱 | 折痕与箱内空气 | 控湿（不投助剂） | 相对湿度 60% 以下 | 放气折叠前先晾干，装箱按垛配气相片，柜内结露是点火源 |
四行看清一件事：膜在配方段拿到防护，缝口与表层在表层处理段补一道，温度那条守住助剂的上限，折叠与装箱负责把这两道成果保住。
三、膜料配方段：ECO 按 PVC 0.5%-1.0%
膜料这道在配方与压延段完成。按 iHeir-ECO 塑料抗菌剂 0.5%-1.0%（对 PVC 树脂总重）加入，用同系载体先做成抗菌母粒，或与粒料预混后再进机筒。它直接与材料结合、均匀分布在整个膜层里，不是表面涂一层，所以热合、折叠与使用中的摩擦都不会把它磨掉。热稳定性可达 240℃，加工温度尽量避免超过 320℃。
三个细节决定成败。其一，计量按 PVC 树脂总重折算，回料也算在内，掺比一变就重算；回料比例高的批次往上限走。其二，PVC 的加工温度与配方助剂较多，分散只能靠母粒或预混料，粉料直投极易团聚，团聚处就是防护空白。其三，先做一轮小试看分散与膜面外观，确认不出现色差与晶点再开大批。
四、热合缝与表层：M3D 处理与 pH 4-10
缝口与膜面的那一道在表层处理段完成。按 iHeir-Spray(M3D) 水性防霉剂 直接喷洒、涂抹或浸泡在被保护的膜面与缝口表面，适用 pH 4-10，缝口是重点部位。它不含 TCMTB、不含酚类，气味低，对已形成的霉斑，用稀释液处理后需要擦拭，除去霉菌与斑迹。
三个注意点。其一，M3D 含阳离子成分，不能与含阴离子的表面活性剂或聚合物相混合，否则失效，处理前后清洗要彻底。其二，表层处理是补充，进不去膜层内部，膜料本体那道仍要做，两道分工不同。其三，处理后在通风处晾透再折叠收纳，别把带潮气的制品直接对折装箱。PVC 软硬制品的整体防霉口径，可参考PVC 软硬制品防霉抗菌。
五、折叠、装箱与成品仓：不投助剂的三处
充气制品的收纳方式直接影响成果。放气折叠前先把表面与缝口晾透，折痕处不要长期压在同一位置；装箱时按垛配气相防霉片、与成品用内衬纸隔开，成品仓相对湿度控制在 60% 以下。整柜海运时柜内结露是霉变的点火源，装箱前把成品含水与仓温降下来。
这三处都不投助剂，靠的是工艺与仓储：折叠前晾干是防潮，气相片管的是箱内空气，控湿管的是成品仓环境。前面配方段与表层处理拿到的那点防护，能不能撑到客户拆箱，取决于这三处做没做。
六、常见问题：加多少、能不能只做表层、加量能不能补温度
问：只在成品表面喷一道行不行？只能管到膜面与缝口表层。膜层内部没有防护，折叠与摩擦会把它带走，缝口内侧仍会返潮；膜料本体那道要在配方段随母粒进去。
问：PVC 的 0.5%-1.0% 能不能照搬到别的塑料上？不能跨着套。ECO 的应用指引分档给出：聚乙烯、聚丙烯 0.3%-0.5%，PVC 0.5%-1.0%，分母与材料都不同，照搬数字就是要么过量要么不足。
问：加量能不能弥补热合温度偏高？不能。温度超过助剂可承受的上限是失活问题，不是浓度问题，加量只会抬高成本并影响膜面的力学性能与手感；正确做法是换耐温更高的型号或调整热合温度。
落点就两处：膜料在配方段随母粒进机筒（iHeir-ECO 对 PVC 树脂总重 0.5%-1.0%，热稳定 240℃、避开 320℃ 以上），热合缝与表层用 iHeir-Spray(M3D) 水性防霉剂补一道（适用 pH 4-10，缝口重点处理），折叠、装箱与成品仓靠晾干与控湿把这两道成果保住。验收按 ASTM G21 一类方法看长霉等级，并留整套样品复测，单测膜料不算数。两支产品均可提供小样与 TDS，欢迎联系我们按产线做一轮上机验证。
