竹筒杯发霉怎么处理？泡完必须烘干

竹筒杯发霉怎么处理？杯子内壁一有灰白斑，整批货在验货台上就会被判成次品，赶不上交期还得降级处理。做法是先浸泡再做干燥：iHeir-M5 浸泡型竹木防霉剂 按 1:40 兑水、浸 5-10 分钟、增重 15%-20%；走餐厨档位可以用 iHeir-FT 竹木防霉粉 1:500 兑水（45℃ 以上最佳）。本文给出两条做法的用量、时间与烘干判据。

一、竹筒杯为什么先从内壁长霉

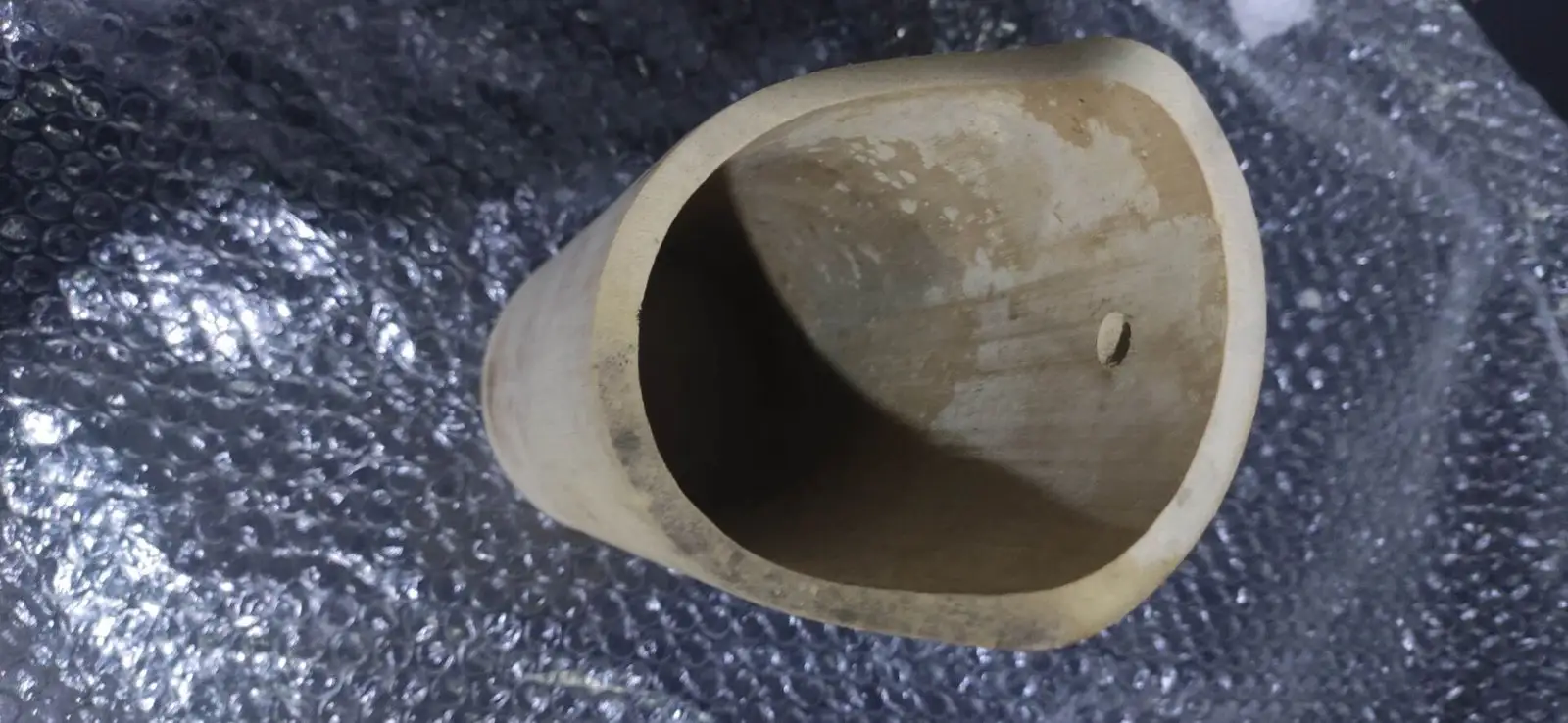

竹筒杯是整段竹筒掏空做的，内壁那一层是竹材的髓部与维管束，纤维疏松、毛细孔多，比外层的青皮更容易吸水。车间湿度一高，内壁先把空气里的水汽吸进去；洗杯、试水、消毒这些环节留下的水，如果只靠自然沥干，杯底那一圈是最不容易干的位置，水分在那里停住，霉点就先从杯底往杯口长。外层青皮致密、还带一层天然蜡质，看着一直没动静，等内壁霉斑明显了才被发现。

竹材本身含有淀粉与糖分，这些是微生物的养分，所以光把表面擦干净解决不了问题——擦掉的是长出来的菌丝，留在竹纤维里的养分和水分还在。真正管用的是让处理液进到竹纤维里面去，把可被利用的养分环境改掉，再把水分彻底带走。这也是为什么同一批杯子，泡过又烘干的和只擦过的，仓储几个月之后差别会很明显。

二、两条做法对照：M5 浸泡与 FT 粉剂

竹筒杯的口径只有一条：处理液必须进到杯腔里。杯壁从底到口逐渐变薄，底部最厚、含水最多、烘干也最慢；同一槽处理液里，杯底吃进去的量比杯口多。所以杯子的作业卡上不写「浸几分钟」，而写「浸到增重多少、再烘到重量不再下降」。下表把两条浸泡路线与后段的干燥、仓储并列，按贵厂现有槽体与烘房逐项核对。

做法	产品	配比与时间	增重	注意点
浸泡（常规）	iHeir-M5	1:40 兑水（5kg : 100kg 水），浸 5-10 分钟	15%-20%	制品全部浸入、勿露出水面；取出滴干再风干或晒干
浸泡（餐厨档）	iHeir-FT	1:500 兑水，45℃ 以上更好化开	10%-15%	微溶于水、较易溶于热水；处理液可反复使用，补充按 1:180 或更浓
烘干	—	按竹材含水率控制，杯底与内壁优先吹到	回到平衡含水率再包装	泡完不烘等于白做；内壁残留水分最先生霉
成品仓储	—	库内相对湿度 60% 以下、离墙离地	—	杯子按口径套袋或叠放，别让杯底贴地

表里前两行是两条可选的浸泡路线，按有没有热水条件与产量挑一条走；第三行的干燥是硬要求，不是可选项；第四行仓储决定这批货能放多久。顺序上有一处最容易搞反：泡完当天必须进烘房，隔夜再烘等于把水在杯腔里放了一整晚，杯底那一圈正好闷着。

三、M5 浸泡：1:40 兑水、浸 5-10 分钟、增重 15%-20%

iHeir-M5 浸泡型竹木防霉剂 是红褐色液体，浸泡液按 1:40 配制，也就是 5kg 助剂兑 100kg 水。把竹筒杯全部浸入配好的处理液里，勿露出水面，浸到增重 15%-20% 时取出（大约 5-10 分钟）；取出后先滴干处理液，再风干或晒干，干透之后才包装入库。

两个操作细节值得强调。第一，竹筒杯是空腔件，放进槽里会浮起来，进槽前要先用夹具或压网压住，让处理液灌满内腔；内腔没吃到处理液，等于只泡了外皮。第二，料液是酸性的，不能与金属或碱性物质接触、混用，槽体与夹具要选耐酸的塑料或衬塑件，前后工序的碱性助剂也要分开。产品是 25Kg/桶包装，防潮避光存放、有效期 1 年。

四、FT 粉剂：餐厨档 1:500、45℃ 以上更好化开

走餐厨档位时用 iHeir-FT 竹木防霉粉，餐厨筷子产品按 1:500 与水稀释，45℃ 以上效果最佳。它是浅黄色粉末（含结晶）、略带刺激性气味，微溶于水、较易溶于热水，所以配制时要用热水并充分搅拌，让粉体完全化开再加料；浸渍后增重按 10%-15% 控制，取出滴干、风干或晒干后包装，尽量避免雨淋，以免已吸附的助剂被冲掉。

FT 的处理液性质稳定、可反复使用，不必整槽废弃；液面不能浸没制品时要及时补充，补充液按 1:180 或更浓的比例配制。包装是 30kg/桶、有效期 3 年，比 M5 的存放期长，适合产量大、连续生产的车间。同样注意：本品为酸性，不能与金属或碱性物质接触、混用。竹木制品通用的防霉思路，可以参照竹木制品自发霉斑怎么处理一篇。

五、烘干到什么程度才算干

泡完不烘等于白做——这不是夸张，是竹筒杯返工里最常见的一类。处理液把水分带进竹纤维，如果后面只靠自然沥干就收进纸箱，杯底那一圈会一直处在潮热状态，等于给霉菌留了一个现成的环境。烘干的判据按竹材的平衡含水率走：同批次取几支称重，烘到重量不再下降、并在车间环境下放凉之后重量基本稳定，就算干透。

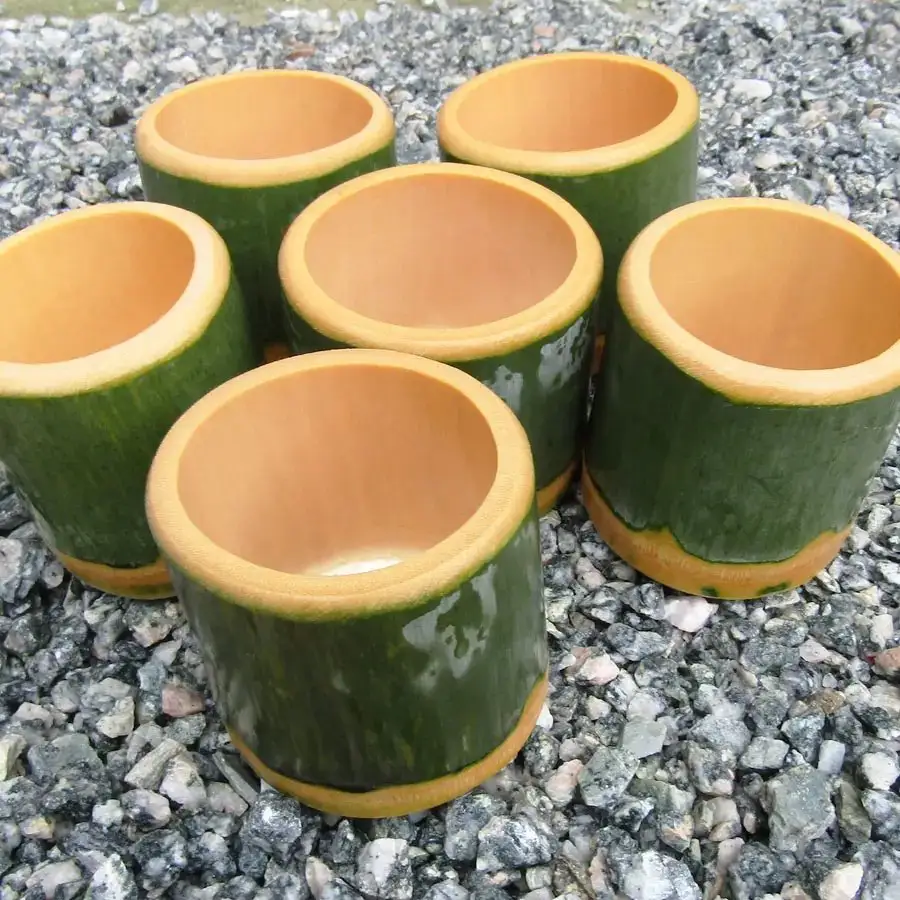

烘干这一段有三个位置要特别吹到：杯底内圈、杯口沿口的切口、杯身与外皮之间的接缝。温度不要一味往高里提，竹材受热过快会开裂、青皮会变色；分段升温、先低温带走表面水再逐步升高，比一次高温更稳。出烘房之后不要立刻套袋，先在车间回温，袋内结露比不烘更麻烦。

六、杯底、杯口、杯壁接缝：三个位置的霉不是一回事

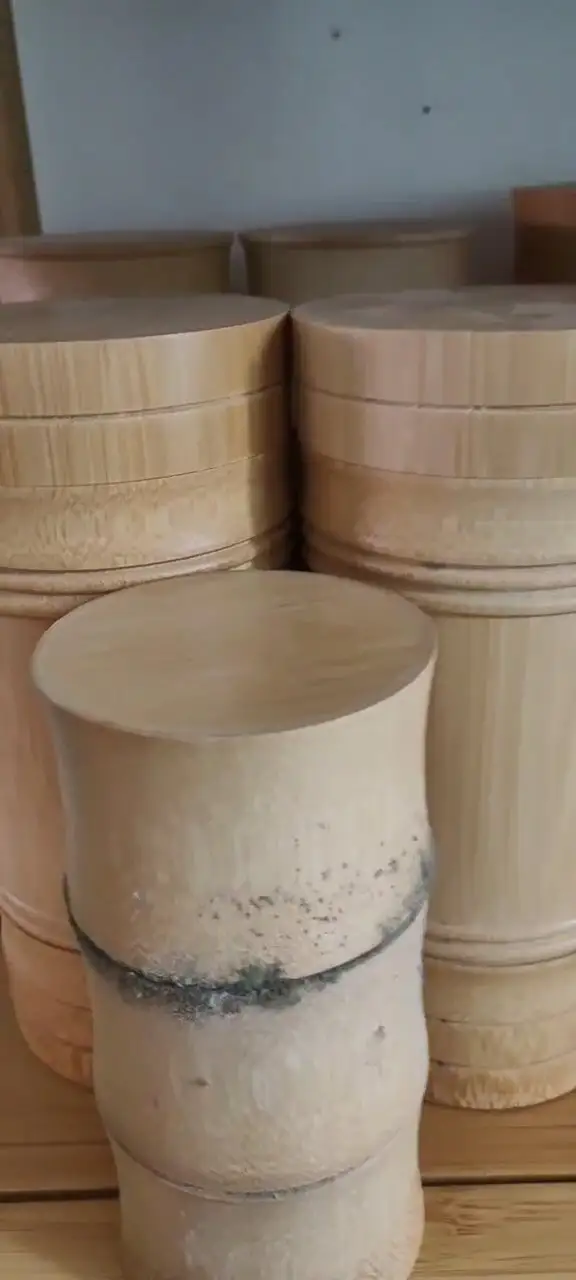

看霉点位置能反推原因，这在验货台上最实用。杯底内圈起环状灰白斑，多半是烘干不到位——底厚、含水多、风又到不了；杯口沿口切口起点状斑，是切断面吸水，说明浸泡时杯口朝上或没压住，内腔与切口没吃到处理液；杯壁与外皮之间的接缝起细线状发黑，通常是接缝进水或胶层受潮，属于装配与仓储问题，靠加防霉剂兜不住。

还有一种经常被误判成霉的：竹材自身的单宁渗出，颜色偏黄褐、边缘不清楚、擦不掉也不扩大。鉴别方法很简单——湿布擦一遍，霉斑会掉色并留下浅印，单宁渍颜色不变；再看分布，霉斑从低处、缝隙、背光面起，单宁渍多沿竹节与纹理走。判错方向的代价两头都有：把好货当次品降级，或者把霉货当好货放行。

顺带说清一件事：杯子的处理是整只吃透，不是内壁刷一层。有的车间为省料只刷内壁，结果内壁防住了，外壁与接缝照样吸潮，货到湿热地区从外往里霉。要省就在浓度与增重上按下限卡，不要在覆盖面上省。同一套判据用在竹签与竹蒸笼上要做调整，薄料的吸水速度与干燥速度都跟杯筒不同：竹签发霉怎么办。

七、常见问题：已经发霉的杯子还能不能救、能不能只擦不泡

问：已经长了霉斑的杯子，还能不能救回来？先看斑的深度。斑点只在内壁表层、擦拭后颜色能去掉的，按上面两条做法重新浸泡并彻底烘干，一般可以救回；斑已经渗进竹肉、或者伴随发黑、发软的，纤维结构已经受损，建议降级处理，别混进正常批次。判级之前不要先大批量下料，挑两支做小样处理再决定。

问：能不能只用湿布擦一遍，不做浸泡？不能。擦拭只把表面那层菌丝去掉，竹纤维里的养分与水分都在，车间湿度一上来就复发；而且擦拭之后杯内又多了一笔水，等于把问题往后推。正确顺序是：先浸泡吃透，再彻底烘干，最后按仓储口径存放。两支产品都可以提供小样与 TDS，按贵厂现有竹材做打样比对更稳妥。

车间落地就三件事：配液按 1:40（M5）或 1:500（FT 餐厨档），杯腔灌满、压住别浮；取出滴干后当天进烘房，烘到称重不再下降再回温；回温后装袋入仓，袋口不要当天扎死，让残余水汽有出口。这三件做到位，杯底那圈灰白斑很少会撑到客户手上。
