人造草坪防霉抗菌：草丝母粒和底背整理怎么分别加防霉剂

人造草坪防霉抗菌怎么做才不返工？户外草坪底部长期潮湿，成品卷闷出霉斑就是整卷降级，铺装后再返工，损失比助剂贵得多。草丝走 iHeir-ECO 塑料抗菌剂 0.3%-0.5%（对 PE/PP 树脂总重）随母粒进机筒，浅色草丝另走 iHeir-IPL 无机塑料抗菌剂 0.8%-1%。本文讲清草丝挤出、底背整理与成品卷仓储三段的投加点与用量，给出参考参数。

一、人造草坪的霉从哪里来：草丝是挤出件，底背是吸水层

人造草坪的霉不是长在草丝本体上，而是长在表面附着物上。草丝是 PE/PP 挤出的塑料单丝，本身不含霉菌能吃的营养，但户外草坪的表面持续积累灰尘、花粉、泥浆与油污，底部排水层又常年潮湿，这些附着物一吸水就成了培养基。

真正的隐患在底背。草坪底背多为 PP 编织布加丁苯胶乳涂胶，胶乳体系吸潮快、干燥慢，卷成整卷以后里层几乎不通风。梅雨季或整柜海运，最先出问题的就是底背与草丝的接缝处，翻卷出来是一片霉斑。

所以选型要分两条线：草丝走塑料抗菌，在挤出段随母粒进机筒；底背走整理段加入，按胶乳体系总重计量。两条线的用量口径不同，不能并成一条算，报量时把两处分开列才是能落地的做法。

二、两道落点对照表：草丝挤出段与底背整理段

下表把部件、工序段、处理对象、产品、用量口径与注意点列在一起，可直接当工艺卡底稿，按现有产线逐项核对。

部件	工序段	处理对象	推荐产品	用量口径	注意点
草丝（PE/PP 单丝）	挤出／拉丝段	草丝树脂	iHeir-ECO 塑料抗菌剂	0.3%-0.5%（对树脂总重）	随母粒或预混料进机筒；先做小试看分散与色差
浅色与半透明草丝	挤出段	浅色草丝	iHeir-IPL 无机塑料抗菌剂	0.8%-1%（对树脂总重）	白度 >90、平均粒径 1-2μm、可经受 300-320℃
底背涂胶（丁苯胶乳）	涂胶／整理段	胶乳体系	iHeir-ECO（同一支，单独计量）	0.5%-1.0%（对体系总重）	胶乳体系单独算量，不与草丝那道混算；体系偏碱不受影响
挤出与收卷	成型	温度控制	控（不投助剂）	看助剂可承受温度	挤出温度超过助剂可承受温度就换型，温度红线先定后开线
成品卷仓储	堆码	草坪卷	控湿（不投助剂）	相对湿度 60% 以下	立放、离墙离地、垛间留缝、按批次先进先出
铺装与整柜运输	场地／整柜	场地与柜内环境	控湿（不投助剂）	按柜型与航程配置	排水层长期潮湿，铺装前摊开通风，柜内结露是点火源

六行看清一件事：草丝在挤出段拿到防护，底背在整理段补上第二块，温度那条守住助剂的上限，仓储与铺装负责把这两道成果保住。

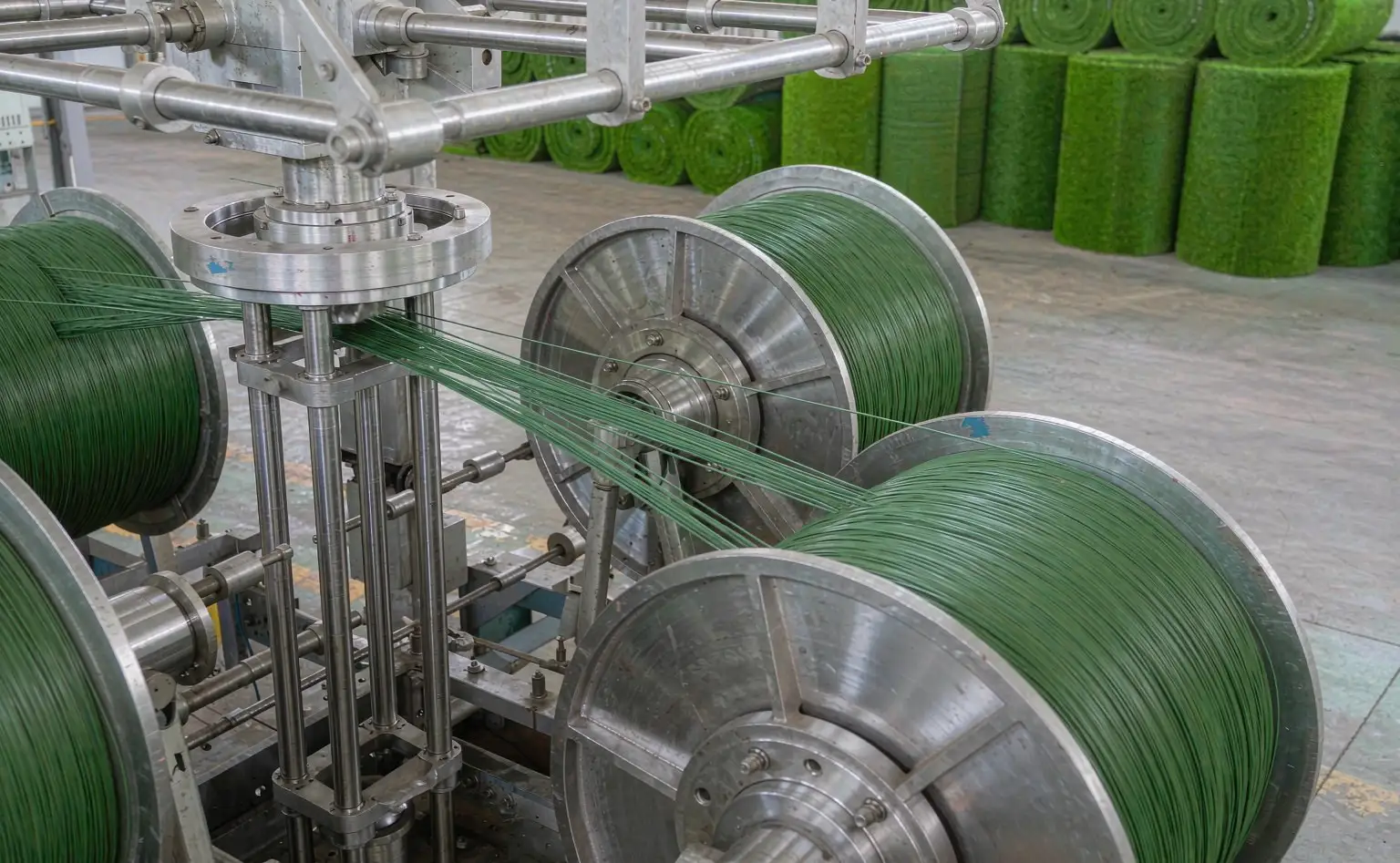

三、草丝挤出段：ECO 随母粒进机筒，按树脂总重 0.3%-0.5%

草丝的防护在挤出时就做进去。按 iHeir-ECO 塑料抗菌剂 0.3%-0.5%（对 PE/PP 树脂总重）加入，用同系载体先做成抗菌母粒，或与粒料预混后再进挤出机机筒。它直接与材料结合、均匀分布在整个制品里，不是表面涂一层，所以拉丝、扭曲、铺装磨损都不会把它磨掉。热稳定性可达 240℃，加工温度尽量避免超过 320℃。

三个细节决定成败。其一，计量按树脂总重折算，回料也算在内，掺比一变就重算；回料比例高的批次往上限走，因为回料带来的有机杂质与水分本身就在喂霉。其二，草丝单丝很细，分散只能靠母粒或预混料，粉料直投极易团聚，团聚处就是防护空白。其三，先做一轮小试看分散与色差，浅色草丝尤其要盯色差，确认不泛黄再开大批。

四、底背与涂胶段：胶乳体系按体系总重 0.5%-1.0%

底背涂胶是整卷草坪里最容易返潮的一段，防护要在涂胶或整理段跟胶乳一起进去。同一支 iHeir-ECO 塑料抗菌剂 在乳胶体系内同样可用，按体系总重取 0.5%-1.0%（在 ECO 允许的 0.3%-1.0% 应用区间内，按胶乳配方先做小试验证）。它不溶于水、以分散状态均匀分布在水性体系里，对胶乳的成膜与粘结性能不构成干扰。

两个口径必须守住。其一，这一道的分母是胶乳体系总重，不是草坪成品总重，也不是草丝那道用的树脂总重，三者的数字不能互相挪用。其二，加料放在胶乳配制后、涂覆前，边搅边加、充分分散；涂覆量本身也要稳定，因为底背的胶层既是粘结层也是吸潮层，涂布不均的地方最先起霉。

五、耐候与色差：浅色草丝走 IPL，按 0.8%-1% 计入

浅色与半透明的草丝对色差敏感，常规有机抗菌剂在高温与光照下容易泛黄，这类草丝改走无机型。按 iHeir-IPL 无机塑料抗菌剂 0.8%-1%（对树脂总重）投加，先做成抗菌母粒或分散液再用。它白度大于 90、平均粒径 1-2μm，与树脂的相容性好，可经受 300-320℃ 的高温且不易变色，满足浅色件对色差的要求；对大肠杆菌、金黄色葡萄球菌一类微生物的抑菌率为 99.99% 以上。

选型时的分界线很清楚：草丝本体温度不超过 240℃ 的常规线走 ECO；挤出温度更高、或对白度与色差有硬要求的浅色线走 IPL。户外草丝要过造粒与挤出两道高温，把温度口径放在前头，返工才发现温度超了就已经晚了。塑料抗菌剂用母粒还是粉体，可参考塑料抗菌剂母粒还是粉末。

六、成品卷仓储、铺装与常见问题

问：成品卷已经卷好了，再喷一道防霉能不能补上？只能管到表面。助剂进不去单丝内部与底背胶层，摩擦、踩踏与清洗会把它带走，等于没做。防护要在挤出段与涂胶段随料进去。

问：草丝与底背能不能用同一个加量？不能。草丝按树脂总重取 0.3%-0.5%，底背按胶乳体系总重取 0.5%-1.0%，两者的分母不同，照搬数字就是要么过量要么不足。

问：加量能不能弥补挤出温度偏高？不能。温度超过助剂可承受的上限是失活问题，不是浓度问题，加量只会抬高成本并影响草丝的力学性能与外观。正确做法是换耐温更高的型号或调整挤出温度。

落点就两处：草丝在挤出段随母粒进机筒（ECO 0.3%-0.5%，浅色草丝改 IPL 0.8%-1%），底背涂胶在整理段按胶乳体系总重补 0.5%-1.0%，温度守住助剂上限，成品卷与铺装用控湿把这两道成果保住。验收按 ASTM G21 一类方法做长霉等级测试，并留整套样品复测，单测草丝不算数。两支产品均可提供小样与 TDS，欢迎联系我们按产线做一轮上机验证。
