浏览：5
日期：2026年09月16日混炼胶和硫化件表面发黑，车间第一反应是发霉，其实里面混着三种东西。判错一类，好胶会被当废料回炉，加错剂则钱花了问题还在。
一、先分清霉斑、喷霜与老化泛白
霉斑呈点状或丝状向外扩散，颜色从灰白到黑绿不等，边缘不规则，最常出现在胶料端面、贴合面、包装膜内侧和托盘接触面，这几处通风最差、水汽最容易滞留。库房湿度超过 75%、温度 25 到 35 度时，天然橡胶、再生胶和含酯类增塑剂的配方最先起霉。
喷霜色白、分布均匀，擦掉后过几天还会再长出来，来自硫磺、促进剂、防老剂、石蜡和硬脂酸超出溶解度后向外迁移，是配方问题不是微生物问题，加任何防霉剂都无效。老化泛白泛黄多由停放过长、臭氧老化或回炼温度过高引起，同样没有微生物参与。
分辨方法很直接：用乙醇或清洁剂擦拭样品，看痕迹能否擦下、擦后基体是否发粘发糊。擦得下、基体完好的属表面附着，可返工；擦不下、基体已发粘发糊或出现龟裂的，按降级或报废处理。
二、方案主线：防霉剂进橡胶体系的三条准入线
橡胶本身不养霉，养霉的是配方里的东西：酯类增塑剂、松焦油与植物油、再生胶中的有机杂质、天然橡胶的蛋白质，以及白炭黑吸附的水分。要根治只有一条路，把防霉抗菌活性物在混炼工段加进胶料体系。成型之后再喷涂只作用于表层，压延、硫化、磨边都会把药层破坏掉。
但橡胶比塑料挑剔，下面几条准入线在选型会上要先过一遍。
| 准入线 | 要求 | 不达标会怎样 | 验证方法 |
|---|---|---|---|
| 耐硫化温度 | 在 140-180℃ 硫化温度下不分解、不失效 | 剂在硫化罐里就损耗掉，出厂时已无防护能力 | 做热失重与硫化后含量复测 |
| 不喷霜不析出 | 与橡胶基体相容，不向表面迁移 | 表面起白霜，外观判不合格，客户直接退货 | 加速停放 14 天后目视表面与断面 |
| 不干扰硫化 | 不拖慢或提前引发交联，不改变交联密度 | t90 变长产量掉，或焦烧提前导致死胶 | 同配方做有无添加的硫化曲线对比 |
| 体系相容 | 过氧化物硫化配方避开含胺类、含硫类助剂 | 自由基交联被干扰，硫化程度不足 | 配方评审加交联密度测定 |
不干扰硫化最容易被忽略。研发做小样常只看防霉效果、忘了比硫化曲线，放大到产线才发现 t90 拉长十几秒。
三、返工处置与用量：混炼胶与硫化件分开走

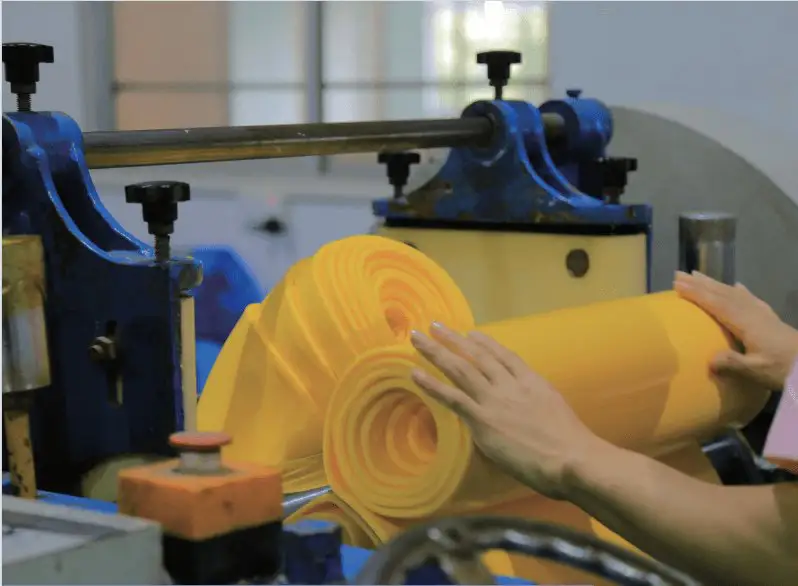

混炼胶表面起霉，只要霉斑还停在表层，可在开炼机上小辊距回炼，把表面层拉薄打三角包包进胶料内部，或刮掉霉变表层。回炼后必须做硫化试验和拉伸测试，确认性能没掉档再投用。霉变深入或伴随酸味、发粘的按降级处理，掺入正常胶料的比例控制在 10% 到 20%。
硫化件的处理路线取决于外观等级。深色件、结构件表面霉斑可用除霉剂清洁后晾干复用，但要重评外观与尺寸；浅色件、透明件、外观件一旦出现点状霉斑，多数只能降级或报废。返工件都必须补一道预防，否则库房里复发只是时间问题。
预防的加入点与用量按体系选。iHeir-PSZ104 无机塑料抗菌剂按制品总重计推荐添加量 0.5% 到 1.0%，可与树脂直接混合，也可先制成抗菌母粒或分散液，在密炼机混炼段与填料、增塑剂一并投入最省事。iHeir-IPI001 无机锌离子复合抗菌剂的锌离子及活性载体含量不低于 99%，通过控制金属离子释放速度做到长期使用过程不易变色，并具备耐紫外性能，推荐添加量按制品总重计 0.8% 到 1.0%，适合浅色件与户外件。需要同时防霉与抗菌的胶种走iHeir-JS117 塑料防霉粉，有效物含量大于 97.0%，适用 PVC、PU、聚烯烃、聚酯、热塑性弹性体与橡胶，按制品总重计 0.5% 到 1.0%。
四、加剂之后必须复测的四项性能
加防霉剂不是加颜料，它会参与分散、影响硫化，量级虽小也必须复测。硫化特性看 t10 与 t90，按 GB/T 16584 用无转子硫化仪测定，同时看 ML 与 MH 的变化；邵氏硬度按 GB/T 531.1 测，允许波动在正负 2 度以内；拉伸强度与断裂伸长率按 GB/T 528 测，重点看断裂伸长率有没有明显下降；压缩永久变形按 GB/T 7759.1 测，密封圈、胶垫这类受压件必须做。
小样验证按三步走：先按上限用量做相容性试验，观察有无喷霜、变色；再过一遍硫化曲线与力学四项；最后做加速留样。顺序反了，报告出来发现性能掉了，前面几轮试验全部作废。
五、效果验证：ASTM G21 与 ISO 22196 怎么送检

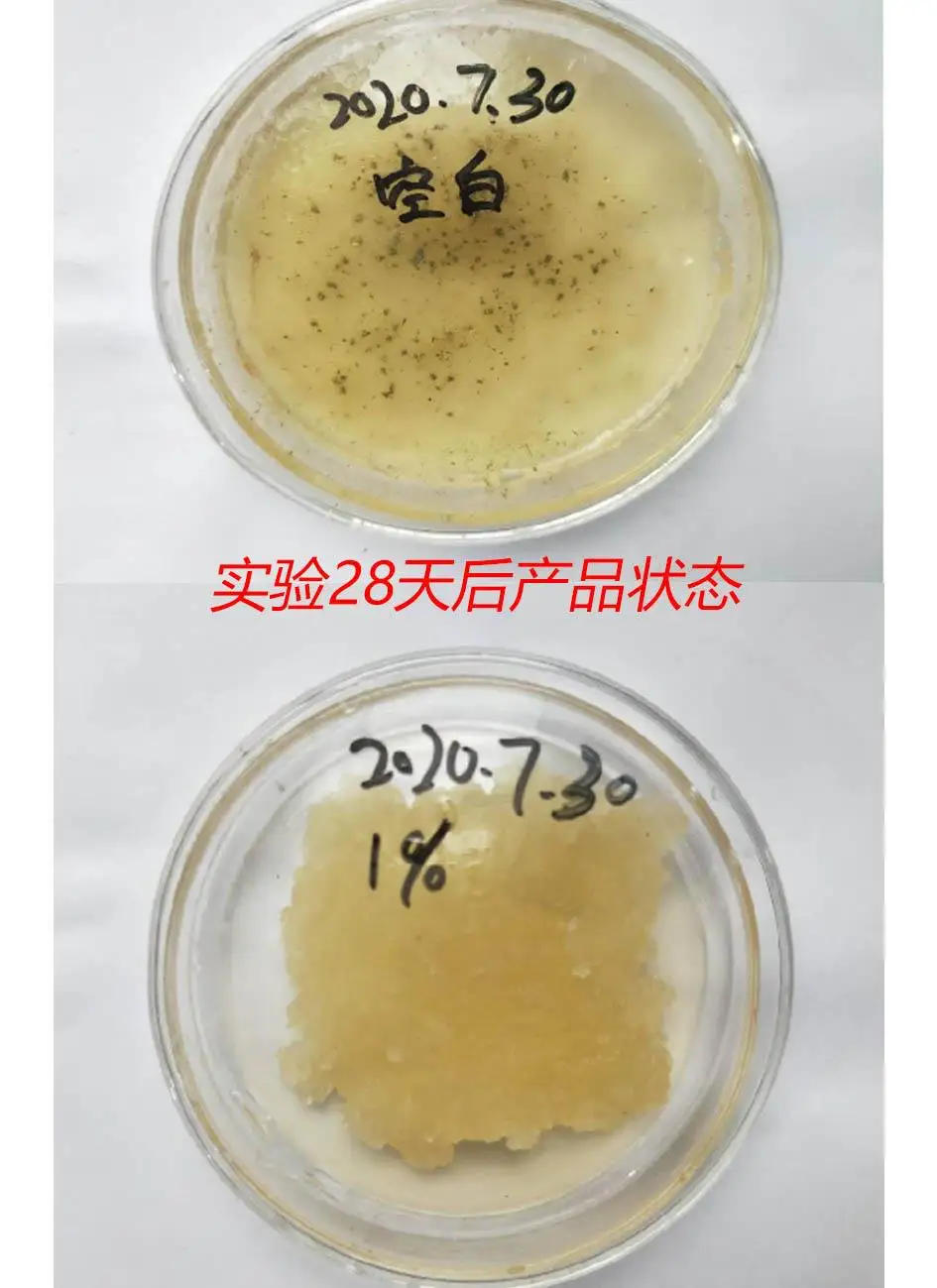

防霉能力看 ASTM G21（耐真菌性测定），报告按试样表面霉菌生长情况评级，数字越小越好，内控要求 0 级或 1 级。抗菌能力看 ISO 22196，报告以抗菌率或对数减少值表述，内控通常要求不低于 99%。两个标准测的是两类微生物，不能互相替代。出口单还要配 28 天加速留样记录，按 30℃、相对湿度 90% 执行，把添加样与空白样并排拍照存档。配方层面的选型问题，另见橡胶制品防霉抗菌的配方与工艺口径。
六、常见问题 FAQ
Q：加了防霉剂会不会影响硫化速度？
选型到位就不会。同配方做有无添加的硫化曲线对比，看 t10 和 t90 是否落在工艺允许区间。含胺类、含硫类助剂在过氧化物硫化配方里要避开。
Q：混炼胶已经发霉，回炼后还能正常用吗？
霉斑只在表层、没有酸味和发粘的，回炼刮面后可以投用，但必须补做硫化试验和拉伸测试。霉变深入的按降级掺用，比例控制在 10% 到 20%。
Q：防霉剂加在硫化工序之后行不行？
不行。硫化后胶料已交联成型，活性物进不到内部，只能停在表面，压延、磨边、后道清洗都会把它带走。
Q：天然橡胶和 EPDM 的用量一样吗？
起点可以一样，定档必须试片。NR 含蛋白质更容易起霉，再生胶体系还要看杂质含量，通常取推荐区间的中上限；EPDM 耐候性好，取中值即可。用量、试样与起订量可参考橡胶防霉剂的选型口径，先跑小样再放量。
把配方体系和硫化方式发给我们，先出小样测试方案再谈放量。欢迎联系我们。
